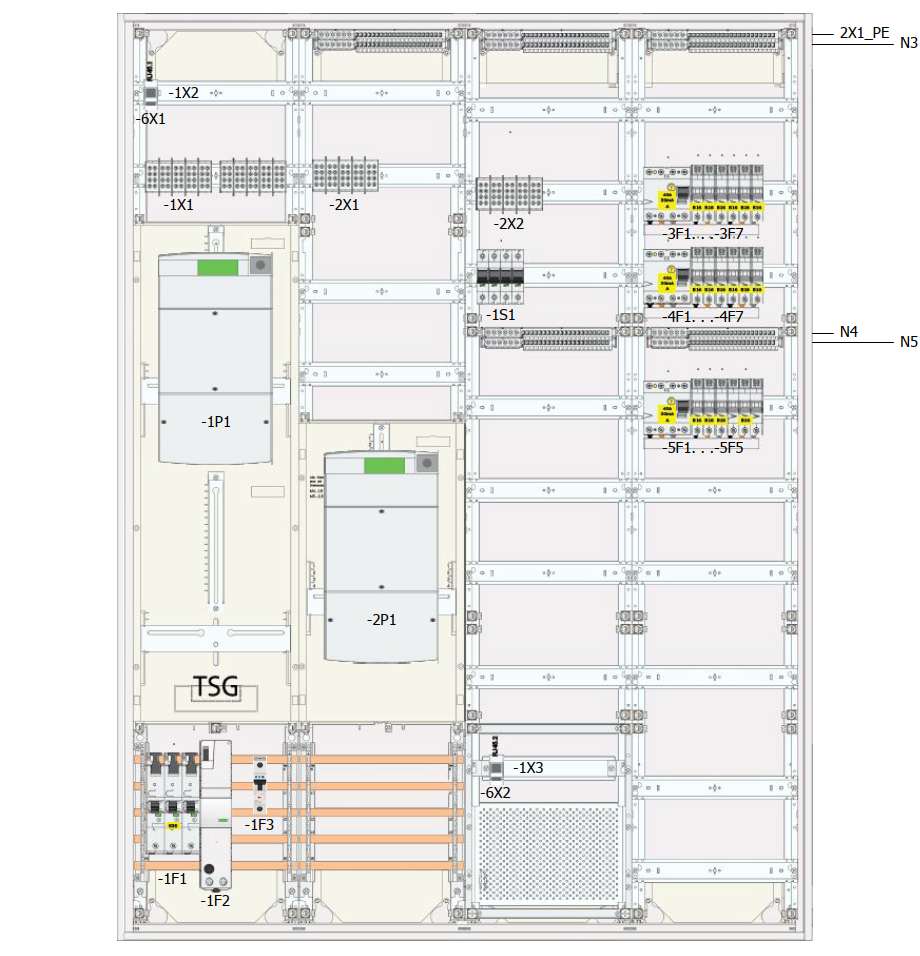

Eaton 3-Punkt Zählerschrank (MK8) xEnergy Main Pre-Wire, 400Anschlussfertig vorverdrahteter Zählerschrank nach Messkonzept 8 (MK8) mit APZ-Feld und Platzreserve für HomeAutomation; ausgelegt für 400 V, 3~ 50 Hz, TNS.Messkonzept MK8Pre-Wire / vorverdrahtetAPZ-Feld integriertProduktinformationenDieser Eaton 3-Punkt Zählerschrank ist als PreWire Lösung ausgeführt: ein anschlussfertig vorverdrahteter Energieverteiler für Zähler/Verteilaufbauten nach Messkonzept 8 (MK8) im Umfeld von PVErzeugungsanlagen.Die Auslegung unterstützt eine strukturierte Umsetzung typischer Energieflüsse im Haushalt und bietet Reserveflächen für Erweiterungen wie HomeAutomation.VorteileVorverdrahtete PreWire Ausführung für Zähler-/Verteilaufbauten nach MK8Integriertes APZFeldPlatzreserve für HomeAutomation und zukünftige ErweiterungenTechnische Details im ÜberblickHerstellerEatonHersteller-Nr.Y7-599982644ArtikelnummerY7-599982644-3-PunktProdukttyp3-Punkt Zählerschrank / Energieverteiler (PreWire)MesskonzeptMK8Ausführungvorverdrahtet (PreWire)Bemessungsspannung400 VFrequenz50 HzPhasen3NetzsystemTNSAPZ-FeldinklusiveEANnicht angegebenSchutzart (IP)nicht angegebenSchutzklassenicht angegebenAbmessungennicht angegebenHinweiseInstallation und Inbetriebnahme ausschließlich durch ElektrofachkräfteStromlaufpläne sind vor Fertigungsfreigabe durch Fachpersonal zu prüfen und zu genehmigenLieferzeit auf AnfrageKompatibles System & ErweiterungenGeeignet für Zähler/Verteilaufbauten nach Messkonzept 8 (MK8) in Haushaltsumgebungen mit PVErzeugung. Reserveflächen unterstützen Erweiterungen gemäß Projektplanung.PVErzeugung im Haushalt (MK8Konzept)Platzreserve für HomeAutomationProjektabhängige Erweiterungen nach FreigabeFunktionenAnschlussfertig vorverdrahtete PreWire AusführungMesskonzept 8 (MK8) für Anlagen mit PVErzeugungAPZFeld integriertAusgelegt für 400 V, 3~ 50 HzNetzsystem: TNSAnwendungsbereicheZähleranlage in Wohngebäuden mit PVErzeugungProjekte mit integriertem APZFeldErweiterungsprojekte mit HomeAutomationNormen & Zertifikatenicht angegebenLieferumfangVorverdrahteter Eaton Zählerschrank / Energieverteiler (PreWire Ausführung)Stromlaufplan (EPlan Dokumentation) gemäß ProjektfreigabeBestückung gemäß Dokumentation und ProjektfreigabeKomponenten, die als Kundenbeistellung gekennzeichnet sind, sind nicht enthalten. Kundenspezifische Fertigung: Rückgaben aus PreWire Aufträgen sind ausgeschlossen; Stromlaufpläne sind vor Fertigungsfreigabe zu prüfen und zu genehmigen. Lieferzeit auf Anfrage.Downloads[AFSDOKUMENTS][AFSDOKUMENTS]

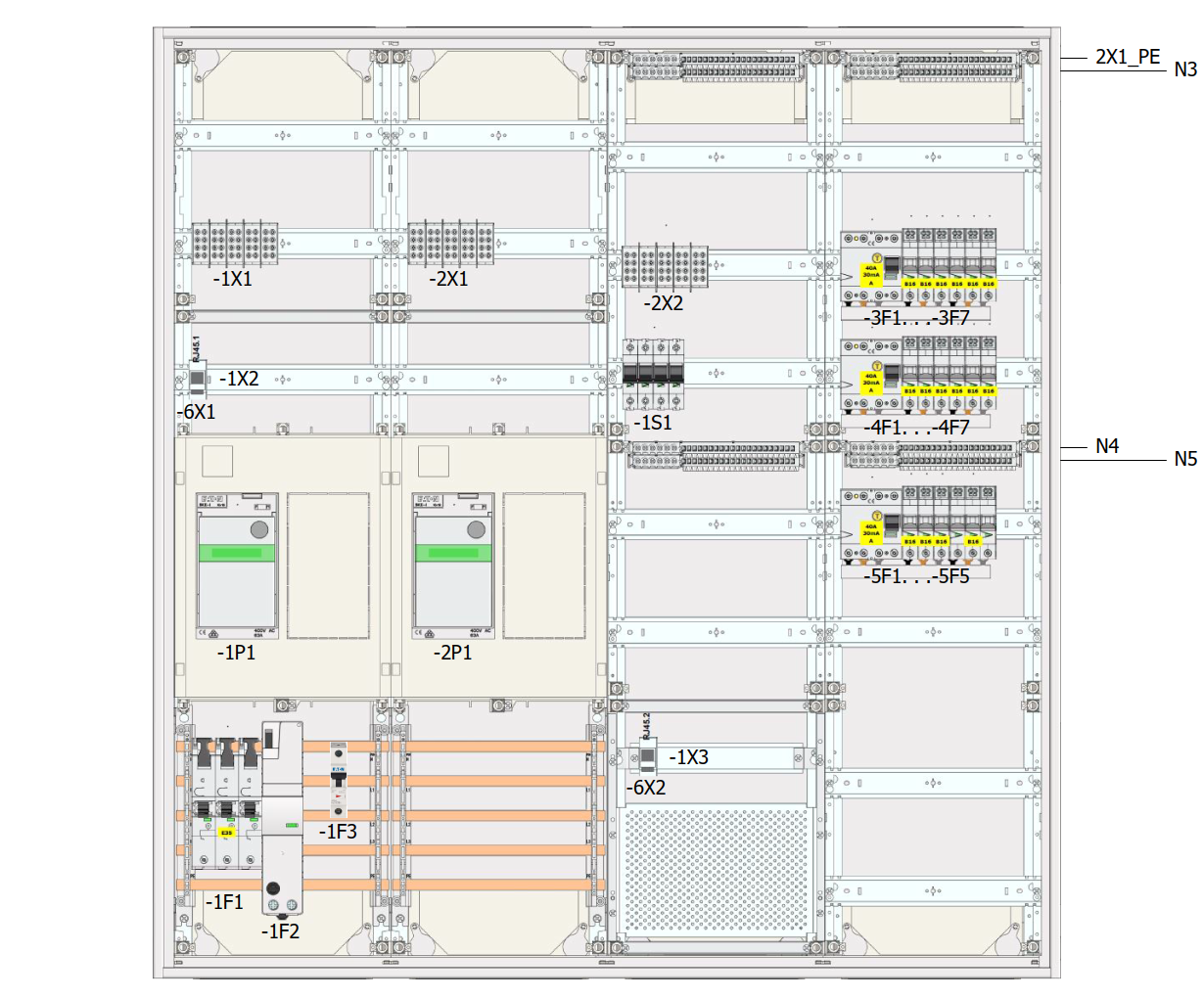

Eaton eHZ Zählerschrank MK8 Westnetz, 2 Zählerplätze, 400V/3 Anschlussfertig vorverdrahteter eHZZählerschrank (Messkonzept 8) für Westnetz: 2 Zählerplätze (ZP1 Zweirichtungszähler, ZP2 Haushalt), 400 V/3~ 50 Hz, 35 A, IP31. Mit APZFeld, Überspannungsschutz Typ 1/2/3 und vorbereitet für Wärmepumpe. Messkonzept 8 (Westnetz) Vorverdrahtet (PreWire) IP31, Schutzklasse II Produktinformationen Dieser Eaton eHZZählerschrank ist als anschlussfertige PreWireLösung für das Westnetz Messkonzept 8 ausgeführt. Er bietet zwei Zählerplätze: ZP1 als Zweirichtungszähler und ZP2 für den Haushalt. Ein APZFeld sowie ein Überspannungsschutz sind berücksichtigt. Die Projektdokumentation (EPlan) wird im Auftragsfall bereitgestellt und ist durch die Elektrofachkraft zu prüfen und freizugeben. Das System ist für typische Anwendungen mit PVÜberschusseinspeisung vorgesehen und bietet Reserveflächen für weitere Komponenten. Die Ausführung ist für den Anschluss einer Wärmepumpe vorbereitet. Vorteile Anschlussfertige Vorverdrahtung (PreWire) für eine strukturierte Installation Klare Trennung über ZP1 (Zweirichtungszähler) und ZP2 (Haushalt) APZFeld und Überspannungsschutz Typ 1/2/3 vorgesehen Technische Details im Überblick Hersteller Eaton Hersteller-Nr. Y7-599982644 Artikelnummer Y7-599982644-eHZ EAN nicht angegeben Messkonzept 8 (Westnetz) Zählerplätze 2 (ZP1 Zweirichtungszähler, ZP2 Haushalt) Bemessungsspannung 400 V Frequenz 50 Hz Phasen 3 Bemessungsstrom 35 A Schutzart (IP) IP31 Schutzklasse II Netzsystem TN-S Überspannungsschutz Typ 1/2/3 Abmessungen (HxBxT) 1100 × 1050 × 225 mm Kurzschlussstrom (Icw/1s) 9,7 kA APZ-Feld vorhanden Schaltplan-Nr. 2304007 Vorbereitung Wärmepumpe vorbereitet Hinweise Installation und Inbetriebnahme nur durch Elektrofachkraft Stromlaufpläne sind zu prüfen und freizugeben (Fertigungsgrundlage) Kundenspezifische Fertigung; Lieferzeit auf Anfrage; Rücknahme nicht möglich Kompatibles System & Erweiterungen Messkonzept 8 (Westnetz) für Erzeugeranlage mit Überschusseinspeisung über ZP1 (Zweirichtungszähler) ZP2 als Haushaltszählerplatz (Einrichtungszähler) zur getrennten Verbrauchserfassung APZFeld inklusive Spannungsversorgung und Datenverbindungsleitung zum RfZ (ZP1); weitere Erweiterungen nicht angegeben Funktionen Anschlussfertige Vorverdrahtung für eine strukturierte Installation ZählerplatzKonzept: ZP1 Zweirichtungszähler, ZP2 Haushaltszähler Überspannungsschutz Typ 1/2/3 im unteren Anschlussraum vorgesehen Fehlerstromschutz über 4poligen RCD (Typ A) sowie Abgangsschutz über Leitungsschutzschalter Hauptschalter für Wärmepumpe montiert und verdrahtet; weitere Funktionen nicht angegeben Anwendungsbereiche Zähleranlagen im Einfamilienhaus gemäß Westnetz Messkonzept 8 PVErzeugeranlage mit Überschusseinspeisung (ZP1 Zweirichtungszähler) Haushaltsverbrauchserfassung über ZP2 (Einrichtungszähler) WärmepumpenAnschluss hinter ZP1; weitere Umgebungen nicht angegeben Normen & Zertifikate IEC/EN 61439-1 IEC/EN 61439-3 Weitere Normen/Zertifikate: nicht angegeben Lieferumfang 1× vormontierter und vorverdrahteter eHZZählerschrank / Energieverteiler (PreWire) Stromlaufplan (EPlan) kostenfrei bei Auftragseingang; Dokumentation endet am Klemmpunkt des Verteilers Weitere Unterlagen/Optionen je nach Beauftragung: nicht angegeben Hinweis: Kundenspezifische Fertigung. Rücknahme nicht möglich. Lieferzeit auf Anfrage. Pläne/Zeichnungen müssen vor Fertigung durch die Elektrofachkraft geprüft und freigegeben werden. Downloads Zählerschrank_Messkonzept-8_V2_0 eHZ Schaltplan_2304007_18042023_0

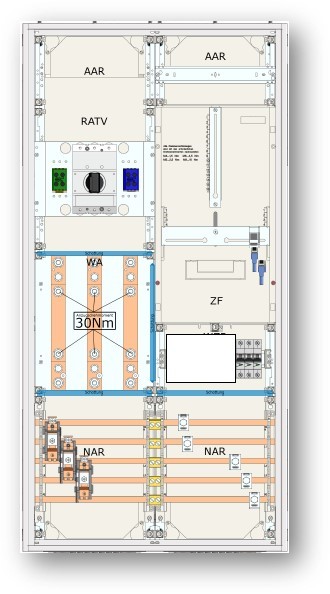

Eaton Wandlermessschrank 100A (Wandlermessung) - 3~ 230/400VVorverdrahtet (Pre-Wire) - Aufputz/Wandmontage - IP31 - Schutzklasse II - RAL 9010 - Netzsystem TN-S - 3~ 230/400V100A AuslegungVorverdrahtet (Pre-Wire)DIN EN 61439ProduktinformationenVorverdrahteter Wandlermessschrank für Wandlermessung bis 100A. Ausgelegt für 3~ 230/400V im TN-S-Netzsystem. Die PreWire-Ausführung reduziert den Aufwand bei der Installation und unterstützt eine übersichtliche, normgerechte Struktur.Gehäuse aus Stahlblech für Aufputz/Wandmontage in RAL 9010. Schutzart IP31 und Schutzklasse II. Projektiert und geprüft nach DIN EN 61439.VorteileSchneller Aufbau: Vorverdrahtete PreWire-Ausführung spart Montagezeit und reduziert Fehlerquellen.Strukturierte Umsetzung: Klare Feld- und Komponentenaufteilung für die Elektrofachkraft.Normgerecht projektiert und geprüft nach relevanten Standards.Technische Details im ÜberblickHerstellerEaton Electric GmbHHersteller-Nr.Y7-501470Artikelnummer (Shop)Y7-501470EANnicht angegebenSpannung / Frequenz3~ 230/400V - 50HzAuslegung / Nennstrom100ANetzsystemTN-SSchutzartIP31SchutzklasseIIMontageartAufputz (Wandmontage)GehäusematerialStahlblechFarbeRAL 9010Schranktiefe225 mmKatalog-/Referenz-Nr.EP-501470NormDIN EN 61439HinweiseInstallation und Inbetriebnahme ausschließlich durch eine Elektrofachkraft.Kundenspezifische Fertigung (KDE): keine Rücknahme, Lieferzeit auf Anfrage.Zeichnungen/Stromlaufpläne sind vor Fertigung fachgerecht zu prüfen und freizugeben.Kompatibles System & ErweiterungenNetzsystem: TN-SNennspannung: 3~ 230/400V - 50HzAuslegung der Wandlermessung: 100AErweiterungen: nicht angegebenFunktionenVorverdrahtete PreWire-Ausführung.Aufputz/Wandmontage (AP).Schutzart IP31, Schutzklasse II.Gehäuse aus Stahlblech, Farbe RAL 9010.Projektiert und geprüft nach DIN EN 61439.Anwendungsbereichenicht angegebenNormen & ZertifikateDIN EN 61439-1/-2/-3 (VDE 0660-600)DIN VDE 0603-2-2Maßnorm DIN 43 870Lieferumfang1× Wandlermessschrank / PreWire Gesamtanlage (vorverdrahtet)Abbildungen dienen der Veranschaulichung und können je nach Ausführung/Projektierung abweichen.Downloads[AFSDOKUMENTS][AFSDOKUMENTS]
