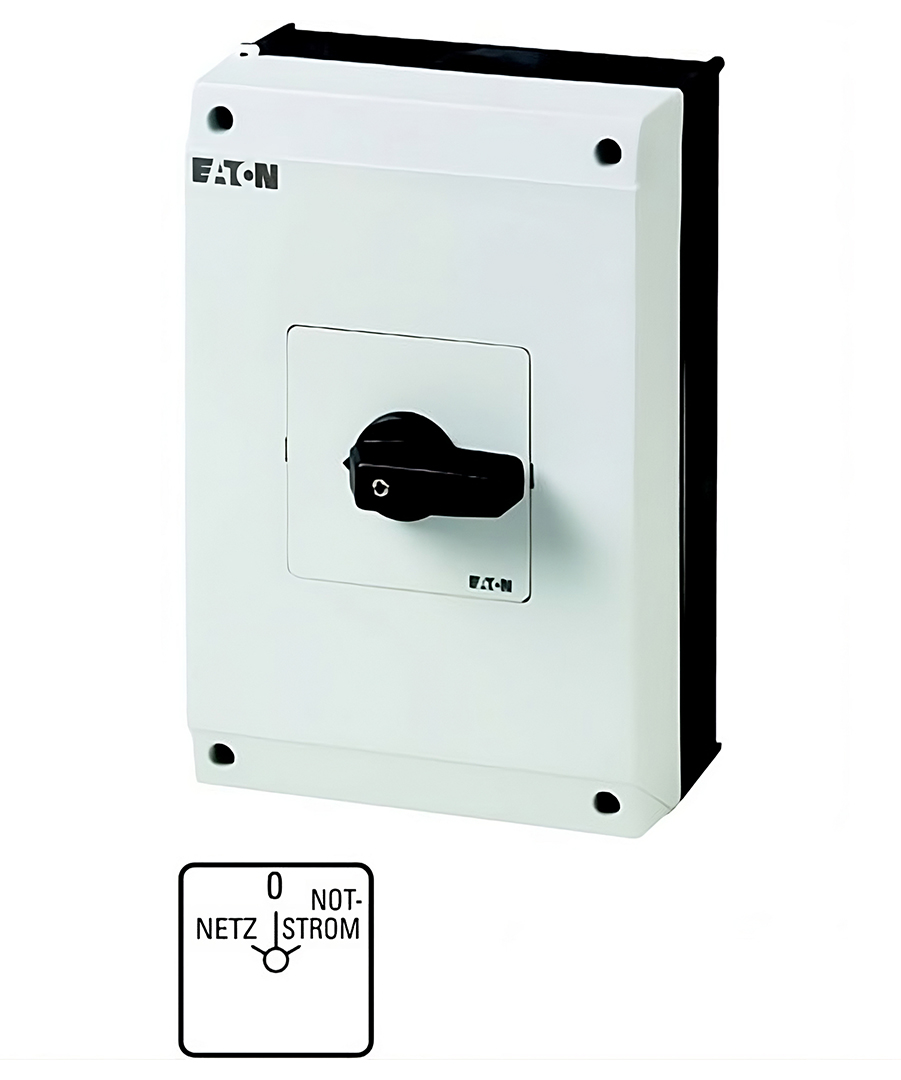

Der EATON Nockenschalter T5B-4-8902/I4 ist ein hochwertiger Umschalter, der sich ideal für anspruchsvolle Anwendungen in Steuerungs- und Schaltanlagen eignet. Dieses vielseitige Produkt bietet herausragende Leistung und Zuverlässigkeit, um Ihre Schaltungsbedürfnisse effizient zu erfüllen. Mit einer Bemessungsbetriebsleistung von bis zu 30 kW bei AC-23A und einem Bemessungsdauerstrom von 63 A bietet der T5B-4-8902/I4 die nötige Power, um unterschiedlichste elektrische Lasten zu schalten. Seine robuste Konstruktion in Aufbau-Bauform und die Schutzart IP65 gewährleisten eine zuverlässige Funktionsweise auch unter widrigen Bedingungen. Der Nockenschalter ist mit 8 Kontakten ausgestattet, die präzises Schalten ermöglichen. Der Schaltwinkel von 60 ° und das rastende Schaltverhalten mit einer 0-Stellung sorgen für klare und präzise Schaltvorgänge. Das Frontschild des Schalters trägt die Beschriftung "Netz-0-Notstrom", was seine Funktion deutlich kennzeichnet. Der EATON T5B-4-8902/I4 gehört zur Familie der Steuerschalter und zeichnet sich durch seinen eleganten schwarzen Knebel aus. Er erfüllt internationale Normen und Bestimmungen wie IEC/EN 60947, VDE 0660 und IEC/EN 60204. Darüber hinaus ist der Schalter nach CSA, UL und IEC/EN 60947-3 als Lasttrennschalter zertifiziert. Mit einer Größe von 4 Baueinheiten passt der Schalter leicht in Schalttafeln und Steuerungsanlagen. Seine beeindruckende Leistungsfähigkeit und Zuverlässigkeit machen ihn zur optimalen Wahl für Anwendungen, bei denen präzises Schalten und hohe Leistung gefragt sind. Egal, ob Sie in der Industrie, im Gewerbe oder in anderen Bereichen tätig sind – der EATON Nockenschalter T5B-4-8902/I4 ist die Lösung für Ihre Schaltungsanforderungen. Verlassen Sie sich auf seine Qualität und Performance, um Ihre elektrischen Systeme sicher und effizient zu betreiben. Technische Daten Allgemeines Normen und Bestimmungen IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL Lasttrennschalter nach IEC/EN 60947-3 Klimafestigkeit Feuchte Wärme, konstant, nach IEC 60068-2-78 Feuchte Wärme, zyklisch, nach IEC 60068-2-30 Umgebungstemperatur gekapselt -25 - +40 °C Überspannungskategorie/Verschmutzungsgrad III/3 Bemessungsstoßspannungsfestigkeit [U imp ] 6000 V AC Schockfestigkeit 15 g Einbaulage Nach Bedarf Strombahnen elektrische Kenngrößen Bemessungsbetriebsspannung [U e ] 690 V AC elektrische Kenngrößen Bemessungsdauerstrom [I u ] 63 A elektrische Kenngrößen Hinweis zum Bemessungsdauerstrom I u Der Bemessungsdauerstrom I u ist bei max. Querschnitt angegeben. Belastbarkeit bei Aussetzbetrieb, Klasse 12 AB 25 % ED 2 x I e Belastbarkeit bei Aussetzbetrieb, Klasse 12 AB 40 % ED 1.6 x I e Belastbarkeit bei Aussetzbetrieb, Klasse 12 AB 60 % ED 1.3 x I e Kurzschlussfestigkeit Schmelzsicherung 80 A gG/gL Bemessungskurzzeitstromfestigkeit (1-s-Strom) [I cw ] 1300 A eff Hinweis zur Bemessungskurzzeitstromfestigkeit Icw 1-Sekunden-Strom Bedingter Kurzschlussstrom [I q ] 2 kA Schaltvermögen Bemessungseinschaltvermögen cos ? nach IEC 60947-3 800 A Bemessungsausschaltvermögen cos ? nach IEC 60947-3 230 V 520 A Bemessungsausschaltvermögen cos ? nach IEC 60947-3 400/415 V 600 A Bemessungsausschaltvermögen cos ? nach IEC 60947-3 500 V 480 A Bemessungsausschaltvermögen cos ? nach IEC 60947-3 690 V 340 A Sichere Trennung nach EN 61140 zwischen den Kontakten 440 V AC Sichere Trennung nach EN 61140 Stromwärmeverlust pro Strombahn bei I e 4.5 W Sichere Trennung nach EN 61140 Stromwärmeverlust pro Hilfsstrombahn bei I e (AC-15/230 V) 4.5 W Lebensdauer, mechanisch [Schaltspiele] > 0.5 x 10 6 maximale Schalthäufigkeit [Schaltspiele/h] 1200 Wechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 220 V 230 V [P] 15 kW Wechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 230 V Stern-Dreieck [P] 18.5 kW Wechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 400 V 415 V [P] 22 kW Wechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 400 V Stern-Dreieck [P] 30 kW Wechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 500 V [P] 22 kW Wechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 500 V Stern-Dreieck [P] 37 kW Wechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 690 V [P] 15 kW Wechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 690 V Stern-Dreieck [P] 22 kW Wechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 230 V [I e ] 51 A Wechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 230 V Stern-Dreieck [I e ] 63 A Wechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 400V 415 V [I e ] 41 A Wechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 400 V Stern-Dreieck [I e ] 63 A Wechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 500 V [I e ] 33 A Wechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 500 V Stern-Dreieck [I e ] 57.2 A Wechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 690 V [I e ] 17 A Wechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 690 V Stern-Dreieck [I e ] 29.4 A Wechselspannung AC-23A Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P] 230 V [P] 18.5 kW Wechselspannung AC-23A Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P] 400 V 415 V [P] 30 kW Wechselspannung AC-23A Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P] 500 V [P] 22 kW Wechselspannung AC-23A Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P] 690 V [P] 22 kW Wechselspannung AC-23A Bemessungsbetriebsstrom Motorschalter 230 V [I e ] 63 A Wechselspannung AC-23A Bemessungsbetriebsstrom Motorschalter 400 V 415 V [I e ] 63 A Wechselspannung AC-23A Bemessungsbetriebsstrom Motorschalter 500 V [I e ] 33 A Wechselspannung AC-23A Bemessungsbetriebsstrom Motorschalter 690 V [I e ] 23.8 A Gleichspannung DC-1, Lastschalter L/R = 1 ms Bemessungsbetriebsstrom [I e ] 63 A Gleichspannung DC-1, Lastschalter L/R = 1 ms Spannung pro in Reihe geschalteten Kontakt 60 V Gleichspannung DC-23A, Motorschalter L/R = 15 ms 24 V Bemessungsbetriebsstrom [I e ] 50 A Gleichspannung DC-23A, Motorschalter L/R = 15 ms 24 V Kontakte 1 Anzahl Gleichspannung DC-23A, Motorschalter L/R = 15 ms 48 V Bemessungsbetriebsstrom [I e ] 50 A Gleichspannung DC-23A, Motorschalter L/R = 15 ms 48 V Kontakte 2 Anzahl Gleichspannung DC-23A, Motorschalter L/R = 15 ms 60 V Bemessungsbetriebsstrom [I e ] 50 A Gleichspannung DC-23A, Motorschalter L/R = 15 ms 60 V Kontakte 3 Anzahl Gleichspannung DC-23A, Motorschalter L/R = 15 ms 120 V Bemessungsbetriebsstrom [I e ] 25 A Gleichspannung DC-23A, Motorschalter L/R = 15 ms 120 V Kontakte 3 Anzahl Gleichspannung DC-23A, Motorschalter L/R = 15 ms 240 V Bemessungsbetriebsstrom [I e ] 20 A Gleichspannung DC-23A, Motorschalter L/R = 15 ms 240 V Kontakte 6 Anzahl Gleichspannung DC-13, Steuerschalter L/R = 50 ms Bemessungsbetriebsstrom [I e ] 25 A Gleichspannung DC-13, Steuerschalter L/R = 50 ms Spannung pro in Reihe geschaltetem Kontakt 24 V Fehlschaltungssicherheit bei 24 V DC, 10 mA [Fehlerhäufigkeit] < 10 -5 , < 1 Ausfall auf 100000 Schaltungen H F Anschlussquerschnitte ein- oder mehrdrähtig 1 x (2,5 - 35) 2 x (2,5 - 16) mm 2 feindrähtig mit Aderendhülse nach DIN 46228 1 x (1 - 25) 2 x (1.5 - 10) mm 2 Anschlussschraube M6 Anzugsdrehmoment Anschlussschraube 4 Nm Sicherheitstechnische Kenngrößen Hinweise B10 d Werte nach EN ISO 13849-1, Tabelle C1 Approbierte Leistungsdaten Strombahnen Bemessungsbetriebsspannung [U e ] 600 V AC Strombahnen Bemessungsdauerstrom max. Hauptstrombahnen General use 63 A Schaltvermögen maximale Motorleistung 1-phasig 120 V AC 3 HP Schaltvermögen maximale Motorleistung 1-phasig 200 V AC 7.5 HP Schaltvermögen maximale Motorleistung 1-phasig 240 V AC 10 HP Schaltvermögen maximale Motorleistung 3-phasig 200 V AC 15 HP Schaltvermögen maximale Motorleistung 3-phasig 240 V AC 15 HP Schaltvermögen maximale Motorleistung 3-phasig 480 V AC 40 HP Schaltvermögen maximale Motorleistung 3-phasig 600 V AC 40 HP Short Circuit Current Rating High fault rating 10 kA Short Circuit Current Rating max. Fuse 100, Class J A Anschlussquerschnitte ein- oder feindrähtig mit Aderendhülse 12 - 4 AWG Anschlussquerschnitte Anschlussschraube M6 Anschlussquerschnitte Anzugsdrehmoment 35.4 lb-in [AFSDOKUMENTS]
