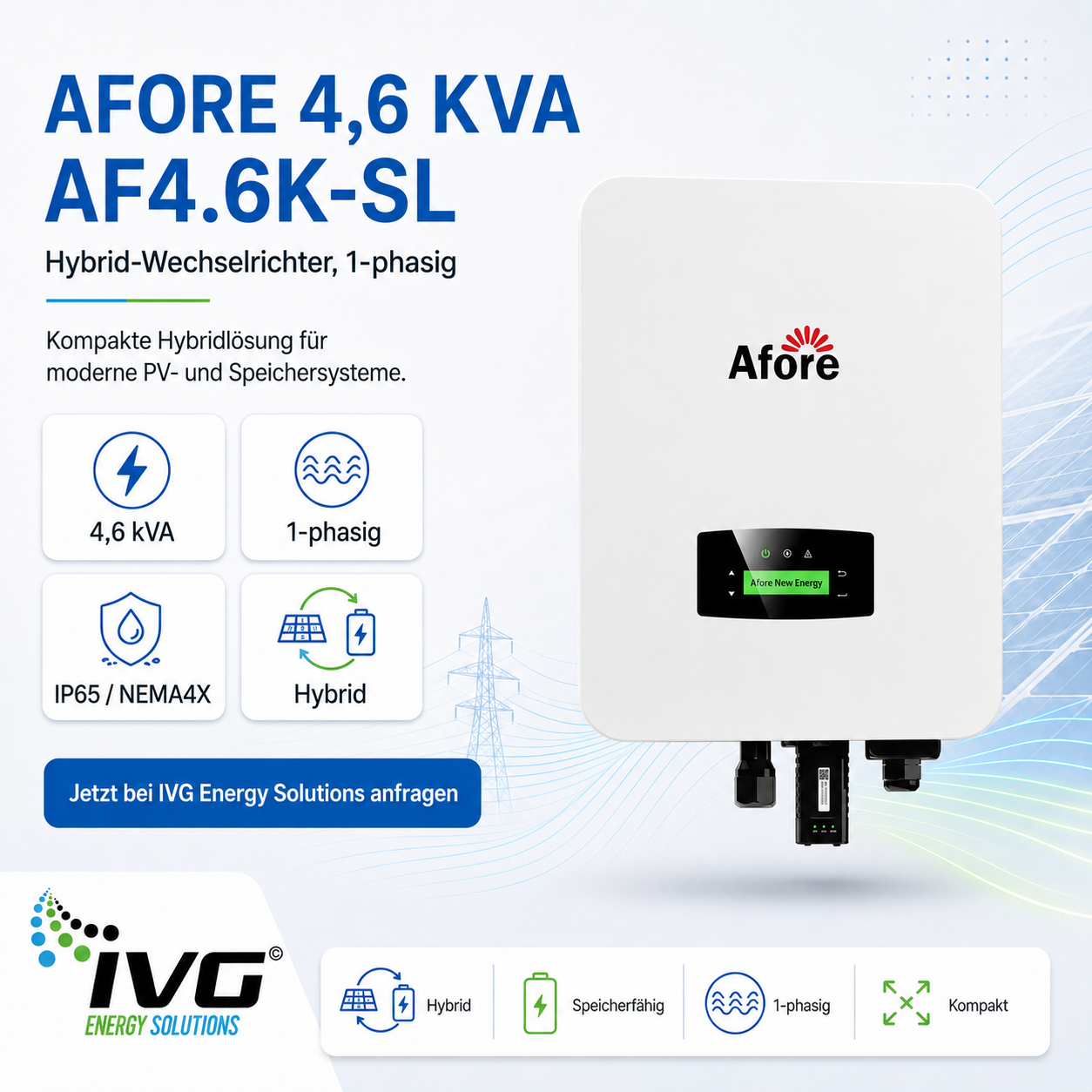

Afore 1phasiger 4.6kW Hybrid Wechselrichter AF4.6K-SL Einphasiger Hybrid-Speicherwechselrichter der AF-SL Serie, 4,6 kW AC, für Niedervolt-Batterien   Hersteller: Afore   AC-Nennleistung: 4,6 kW   1-phasig, Hybrid Produktinformationen Der AF4.6K-SL ist ein einphasiger Hybrid-Speicherwechselrichter der Afore AFSL Serie. Er kombiniert PV-Einspeisung und Batteriebetrieb in einem Gerät, ist für Niedervolt-Batterien ausgelegt (Nennspannung 51,2 V, Bereich 40-60 V) und bietet 4,6 kW AC-Nennleistung, zwei MPP-Tracker sowie Schutzart IP65 / NEMA4X. Leistungsdaten im Überblick: max. PV-Eingangsleistung 6,9 kW, max. PV-Spannung 550 V, MPPT-Bereich 80-500 V (voller MPPT 130-500 V), Batterie-Lade/Entladeleistung bis 4,6 kW (max. 80 A). Notstrom-/ACLoad-Ausgang mit nahtloser Umschaltung laut Herstellerangabe. Kommunikation und Monitoring über LCD/LED, RS485, CAN, WiFi, GPRS und 4G; Unterstützung der SUNSPEC RSDKommunikation. Kompatible Batterietypen: LiIon, LiFePO4 und BleiSäure. Vorteile Hybrid-Konzept: PV-Einspeisung und Speicher in einem Gerät Ausgelegt für 40-60 V Batteriesysteme (51,2 V Nennspannung) Nahtlose Umschaltung am ACLoad-/Notstromausgang laut Herstellerangabe Technische Details im Überblick Artikelnummer AF4.6K-SL Hersteller Afore HerstellerNr AF4.6K-SL EAN nicht angegeben Hinweise Batteriespannung: Nenn 51,2 V; Bereich 40-60 V PV-Eingang: 2 MPP-Tracker; max. PV-Spannung 550 V; MPPT 80-500 V Schutzart IP65 / NEMA4X; Montage: Wandhalterung Kompatibles System & Erweiterungen Geeignet für PV-Anlagen mit Niedervolt-Batteriespeicher. Unterstützte Batterietypen laut Hersteller: LiIon, LiFePO4 und BleiSäure. Batteriespannungsbereich 40-60 V. Kommunikation/Anbindung über RS485, CAN, WiFi, GPRS und 4G; Unterstützung der SUNSPEC RSDKommunikation. Externe EMSAnsteuerung möglich. Funktionen Eigenverbrauchsoptimierung TimeofUse Energiemanagement PeakShavingModus ACLaden der Batterie ForcedCharging / ForcedDischarging über Zeitfenster Externe EMSAnsteuerung möglich Einspeisebegrenzung über P_Feed Einstellung möglich Smart Monitoring und Kommunikationsschnittstellen vorhanden Unterstützung für SUNSPEC RSDKommunikation Notstrom-/ACLoadAusgang mit nahtloser Umschaltung laut Herstellerangabe Anwendungsbereiche Eigenverbrauchsoptimierung Zeitabhängige Energienutzung (TimeofUse) Lastspitzenreduktion (Peak Shaving) Notstromversorgung Normen & Zertifikate VDEARN 4105 DIN VDE V 0124100 VDE0126 EN 505491 IEC 621091 IEC 621092 EN 6100062 EN 6100063 G98 / G99 NRS097 C10 / C11 AS 4777.2 Lieferumfang nicht angegeben Abbildungen beispielhaft. Technische Änderungen und Lieferumfang können je nach Ausführung abweichen. Downloads [AFSDOKUMENTS]

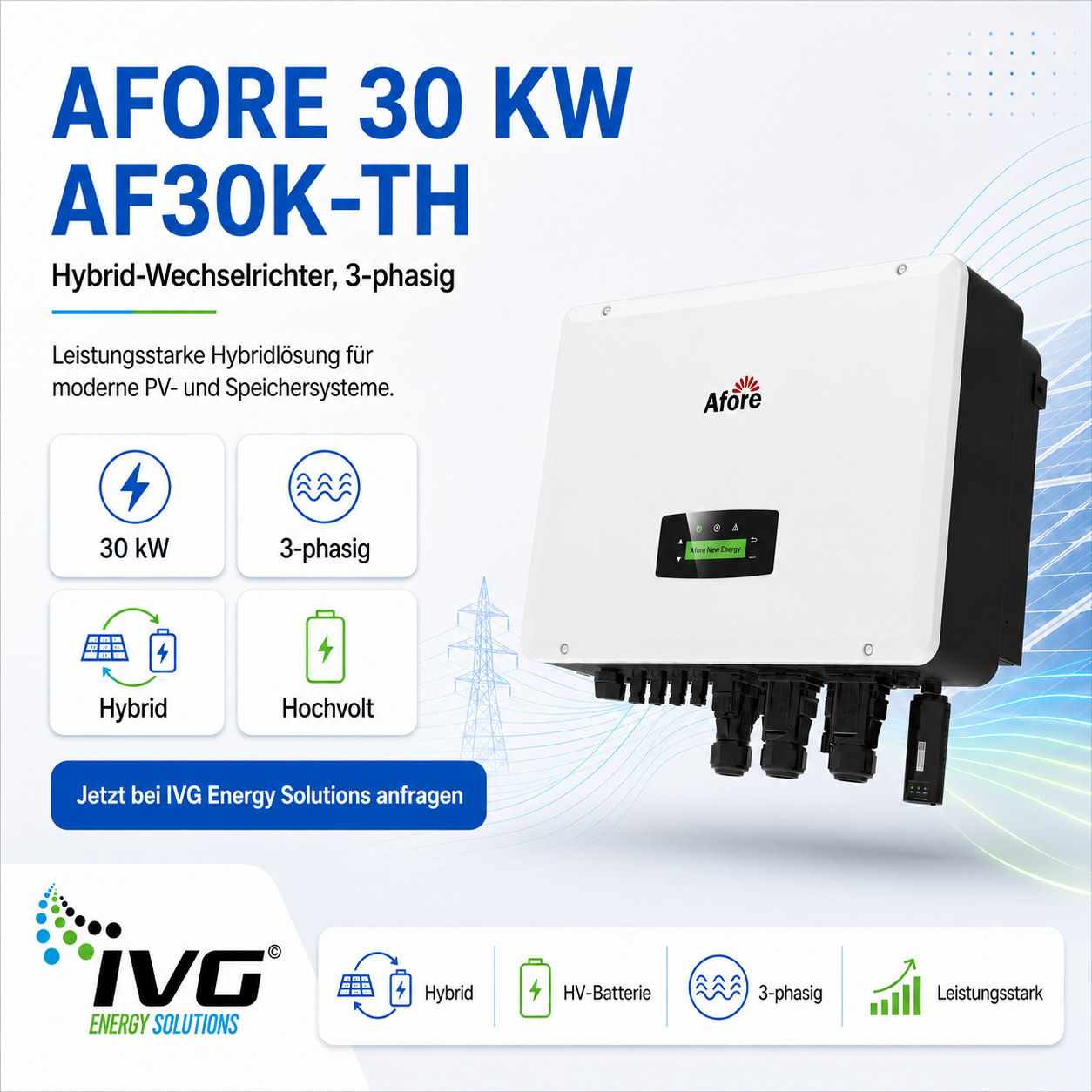

Afore 30kW Hybridwechselrichter 3Phasig Hochvolt AF30K-TH Dreiphasiger 30 kW HybridWechselrichter für Hochvoltbatterien (150-800 V), USV-Funktion < 10 ms und breiter PV-DC-Spannungsbereich (150-1000 V)   3phasig 230/400 V   USV < 10 ms   Hochvolt 150-800 V   Produktinformationen Der Afore AF30K-TH ist ein dreiphasiger HybridWechselrichter der AFTH Serie für Hochvoltbatterien (150-800 V). Er unterstützt Eigenverbrauchsoptimierung und EnergieManagement, TimeofUse und DemandChargeAnwendungen sowie eine integrierte AntiFeedinFunktion. Die USVFunktion mit Umschaltzeit < 10 ms ermöglicht eine unterbrechungsarme Versorgung; im BackupBetrieb sind bis zu 150 % SpitzenAusgangsüberlast möglich. Zusätzlich wird 100 % unsymmetrische Ausgangsleistung je Phase unterstützt.   Auf der PVSeite bietet der AF30KTH einen breiten DCSpannungsbereich von 150-1000 V, zwei MPPT mit 4 Strings und eine maximale DCEingangsleistung von 45 kW. Smart Monitoring und RemoteFirmwareUpgrades sind integriert. Das System ist RapidShutdownready; AFCI ist optional.   Vorteile USV-Funktion mit Umschaltzeit < 10 ms; bis zu 150 % Spitzenleistung im Backup-Betrieb Flexible Spannungsbereiche: PV 150-1000 V, Batterie 150-800 V; max. DC-Eingangsleistung 45 kW 100 % unsymmetrische Ausgangsleistung je Phase; RapidShutdownBereitschaft; Smart Monitoring inkl. RemoteFirmwareUpgrade Technische Details im Überblick   Artikelnummer AF30K-TH Hersteller Afore HerstellerNr AF30K-TH EAN 4262434551527   Hinweise Kompatible Batterietypen: LiIon, BleiSäure, Sodium metal chloride battery AFCI optional; System ist RapidShutdownready Smart Monitoring und RemoteFirmwareUpgrade verfügbar   Kompatibles System & Erweiterungen Hochvoltbatterien 150-800 V; kompatible Typen: LiIon, BleiSäure, Sodium metal chloride battery 3PhasenNetz 230/400 V; Nennfrequenz 50/60 Hz PVEingang: DCSpannungsbereich 150-1000 V; MPPTBereich 150-850 V; 2 MPPT / 4 Strings Schnittstellen/Anzeige: RS485, CAN, WiFi, GPRS, 4G; LCD, LED RapidShutdownready; AFCI optional; Smart Monitoring und RemoteFirmwareUpgrade   Funktionen USV-Funktion mit Umschaltzeit < 10 ms; Backup-Betrieb mit bis zu 150 % Spitzen-Ausgangsüberlast (60 s) Eigenverbrauchsoptimierung, EnergieManagement, TimeofUse und DemandChargeUnterstützung Integrierte AntiFeedinFunktion; 100 % unsymmetrische Ausgangsleistung je Phase Breiter PVDCBereich 150-1000 V; MPPTBereich 150-850 V; 2 MPPT / 4 Strings Smart Monitoring; RemoteFirmwareUpgrade; RapidShutdownready; AFCI optional   Anwendungsbereiche Private und gewerbliche PVAnwendungen Eigenverbrauchsoptimierung und EnergieManagement TimeofUse und DemandChargeStrategien BackupVersorgung für kritische Lasten   Normen & Zertifikate NRS097; G98 / G99; EN50549-1; C10 / C11; AS4777.2; VDE-AR-N4105; VDE0126; IEC62109-1; IEC62109-2; EMC: EN61000-6-2, EN61000-6-3   Lieferumfang nicht angegeben Abbildungen ähnlich. Technische Änderungen und Irrtümer vorbehalten.   Downloads   [AFSDOKUMENTS]

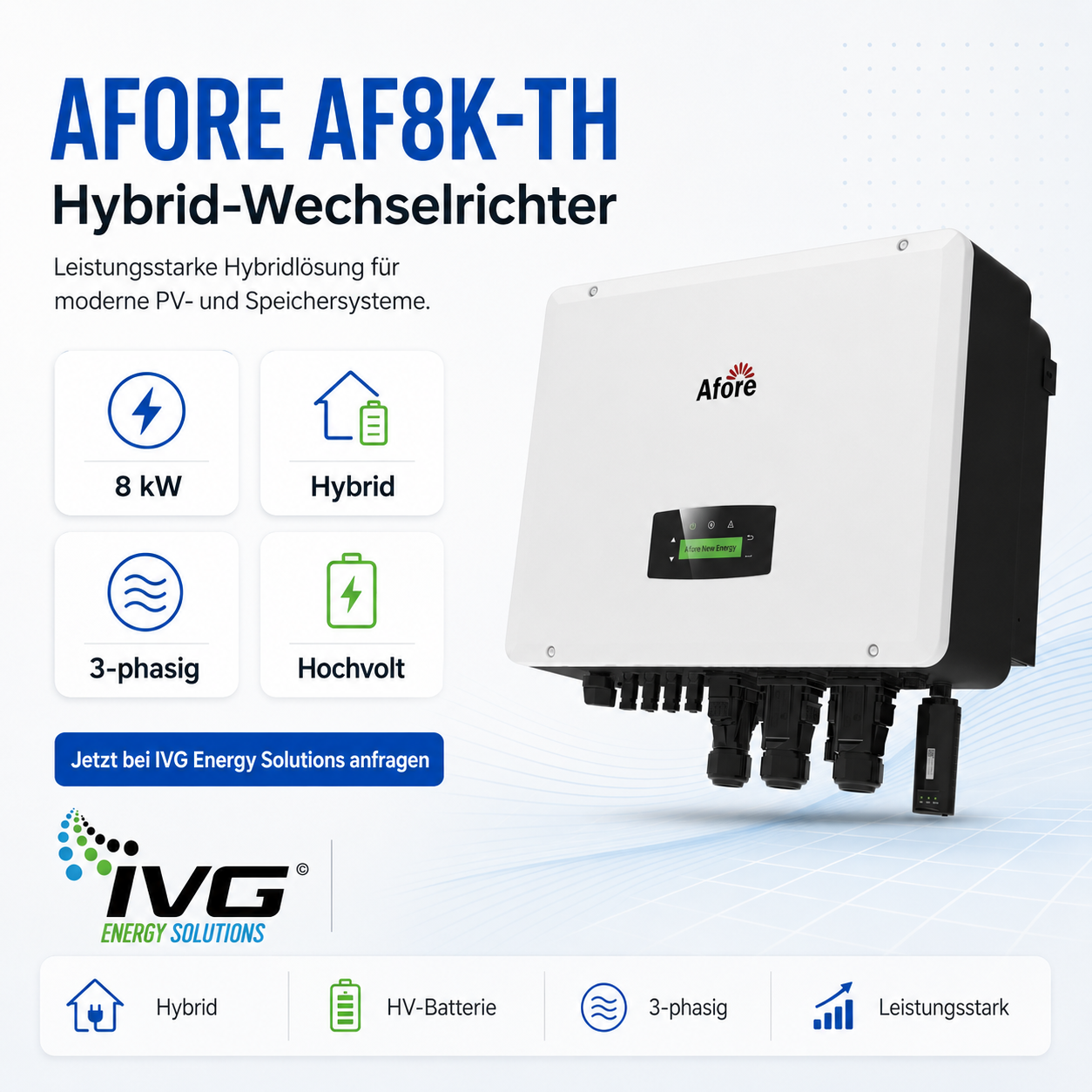

Afore 8kW Hybridwechselrichter 3Phasig Hochvolt Dreiphasiger Hybridwechselrichter (8 kW) für Hochvoltbatterien 150-800 V mit Time-of-Use-Management, integrierter Anti-Einspeise-Funktion und USV-Umschaltzeit unter 10 ms.  3phasig  Hochvolt 150-800 V  USV < 10 ms Produktinformationen Der Afore AF8K-TH ist ein dreiphasiger Hybridwechselrichter für Hochvoltbatterien mit einem Spannungsbereich von 150 bis 800 V. Er unterstützt Time-of-Use-Optimierung, verfügt über eine integrierte Anti-Einspeise-Funktion und bietet eine USV-Funktion mit Umschaltzeit unter 10 ms, um kritische Verbraucher bei Netzausfall zu versorgen. Zwei MPP-Tracker und ein weiter PV-DC-Spannungsbereich von 150-1000 V (MPPT 150-850 V) mit bis zu 12 kW maximaler DC-Eingangsleistung ermöglichen flexible Anlagenauslegung. Optionales AFCI, RapidShutdownBereitschaft, SmartMonitoring mit RemoteFirmwareUpdates sowie DryContact ergänzen das System. 100 % unsymmetrische Lastverteilung wird unterstützt. Vorteile USVUmschaltzeit < 10 ms; BackupSpitzenleistung 8800 VA (60 s) Breiter PVBereich 150-1000 V, 2× MPPT; max. 12 kW PVDCLeistung Monitoring & Schnittstellen: LCD/LED, RS485, CAN, WiFi, GPRS, 4G Technische Details im Überblick Artikelnummer AF8K-TH EAN 4262434551510 Hersteller Afore Hersteller-Nr. nicht angegeben Modell/Serie AF8K-TH Nennleistung (AC) 8 kW Phasen / Netz 3phasig, 230/400 V, 50/60 Hz Leistungsfaktor 1 (0,8 bis +0,8) einstellbar StromTHD < 3 % Max. DCEingangsleistung (PV) 12 kW Max. PVSpannung 1000 V DCSpannungsbereich (PV) 150-1000 V MPPTSpannungsbereich 150-850 V Anzahl MPPTracker / Strings 2 / 2 Max. DCEingangsstrom 20 A × 2 Max. Kurzschlussstrom 30 A × 2 Batteriespannungsbereich 150-800 V (Hochvolt) Kompatible Batterietypen LiIon / BleiSäure / NatriumMetallchlorid Max. Lade-/Entladestrom 30 A Backup Nennleistung 8000 VA Backup Peak (60 s) 8800 VA USVUmschaltzeit < 10 ms Max. Wirkungsgrad 98,20 % EuropaWirkungsgrad 97,50 % Batterie Lade/EntladeWirkungsgrad 98,00 % Kommunikation & Anzeige LCD/LED, RS485, CAN, WiFi, GPRS, 4G Schutzart / SPD IP65; Typ II Überspannungsschutz (AC/DC) Kühlung / Topologie Naturkonvektion; trafolos Umgebung 25 bis +60 °C; r. F. 0-100 %; < 4000 m; Standby < 5 W Abmessungen (B × H × T) 558 × 535 × 260 mm Gewicht 29 kg Hinweise TimeofUseOptimierung und AntiEinspeiseFunktion unterstützt 100 % unsymmetrische Lastverteilung möglich AFCI (optional) und RapidShutdownBereitschaft Kompatibles System & Erweiterungen Kompatibel mit Hochvoltbatterien (150-800 V) folgender Typen: LithiumIonen, BleiSäure und NatriumMetallchlorid. Energiemanagement auf Basis von TimeofUse und integrierte AntiEinspeiseFunktion. Schnittstellen & Monitoring: LCD/LED, RS485, CAN, WiFi, GPRS, 4G; RemoteFirmwareUpdates Optionen: AFCI (optional) und RapidShutdownBereitschaft Weitere Integration: DryContact; optionale GeneratorEinbindung Funktionen USVBetrieb mit Umschaltzeit < 10 ms; Backup: 8000 VA Nennleistung, 8800 VA/60 s Peak 2 MPPTracker, PVDC 150-1000 V (MPPT 150-850 V), max. 12 kW DCEingangsleistung TimeofUseOptimierung und integrierte AntiEinspeiseFunktion 100 % unsymmetrische Lastverteilung; einstellbarer Leistungsfaktor (1, 0,8 bis +0,8) Schutzkonzepte: IP65, Typ II Überspannungsschutz (AC/DC), Netz und Fehlerüberwachungen Monitoring & Kommunikation: LCD/LED, RS485, CAN, WiFi, GPRS, 4G; RemoteFirmwareUpgrade Anwendungsbereiche Wohn & GewerbePV: Eigenverbrauchsoptimierung, Spitzenlastkappung, BackupVersorgung TimeofUseOptimierung: tarifabhängiges Laden/Entladen Neuanlagen & Nachrüstung: Integration dank weiter PV-/BatterieArbeitsbereiche; optionaler GeneratorSupport Normen & Zertifikate Netzrichtlinien: EN505491, VDEARN 4105, VDE0126, G98/G99, C10/C11, AS4777.2, NRS097 Sicherheit: IEC621091 / IEC621092 EMV: EN6100062 / EN6100063 Schutzart: IP65 Überspannungsschutz: Typ II (AC/DC) Lieferumfang nicht angegeben Hinweis: Technische Angaben und Ausstattungen gemäß Herstellerinformationen. Downloads [AFSDOKUMENTS]

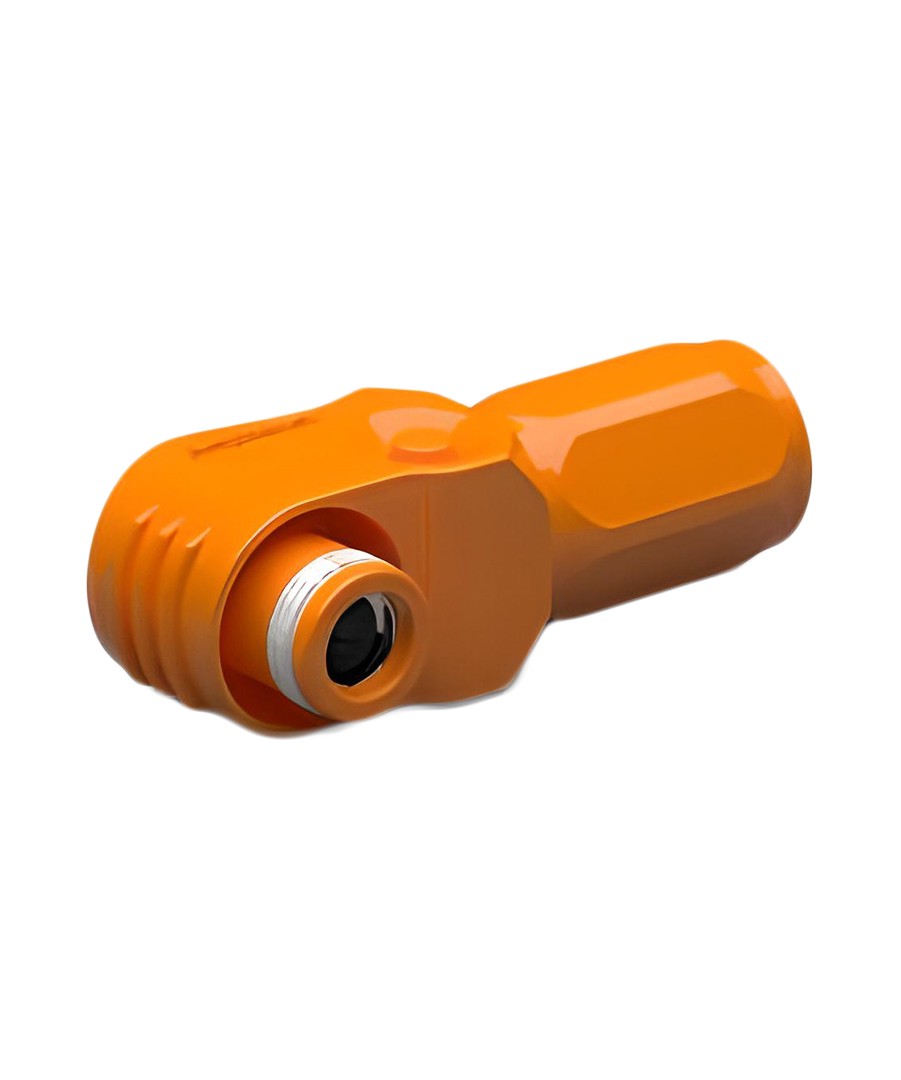

Amphenol Stecker 5,7mm / 25mm² orange (Pytes 48100R) SurLok Plus Kabeldose, 5,7 mm / 25 mm², orange. 1000 V, 120 A (bei 40 °C), IP67 (gesteckt)   Hersteller: Amphenol   HerstellerNr: SLPPA25BSO   EAN: nicht angegeben Produktinformationen Der Amphenol SurLok Plus Stecker in Orange ist eine einpolige, weibliche Kabeldose mit Crimp-Anschlusstechnik für Hochspannungsanwendungen. Er eignet sich für einen Leiterquerschnitt von 25 mm² und bietet eine Bemessungsspannung von 1000 V sowie einen Bemessungsstrom von 120 A bei 40 °C. Im gesteckten Zustand erreicht der Stecker die Schutzart IP67. Der Temperaturbereich liegt zwischen -40 °C und 125 °C. Weitere Merkmale: High Voltage Interlock (HVIL) nein, ohne Schirmung, RoHS-konform. Vorteile Crimp-Anschlusstechnik für eine feste Verbindung IP67 (gesteckt) für Staub- und Wasserschutz Breiter Temperaturbereich von -40 °C bis 125 °C Technische Details im Überblick Artikelnummer SLPPA25BSO Hersteller Amphenol HerstellerNr SLPPA25BSO EAN nicht angegeben Hinweise nicht angegeben nicht angegeben nicht angegeben Kompatibles System & Erweiterungen Bezeichnung mit Bezug: "Pytes 48100R" (laut Produktname). Weitere kompatible Systeme oder Erweiterungen: nicht angegeben. Funktionen Geschlecht: weiblich Polzahl: 1 Anschlusstechnik: Crimp High Voltage Interlock: nein Anwendungsbereiche Hochspannungsanwendungen bis 1000 V Kabelverbindungen mit 25 mm² Leiterquerschnitt Normen & Zertifikate RoHS-konform: JA Lieferumfang nicht angegeben Technische Angaben basieren auf den bereitgestellten Produktinformationen. Downloads [AFSDOKUMENTS]
