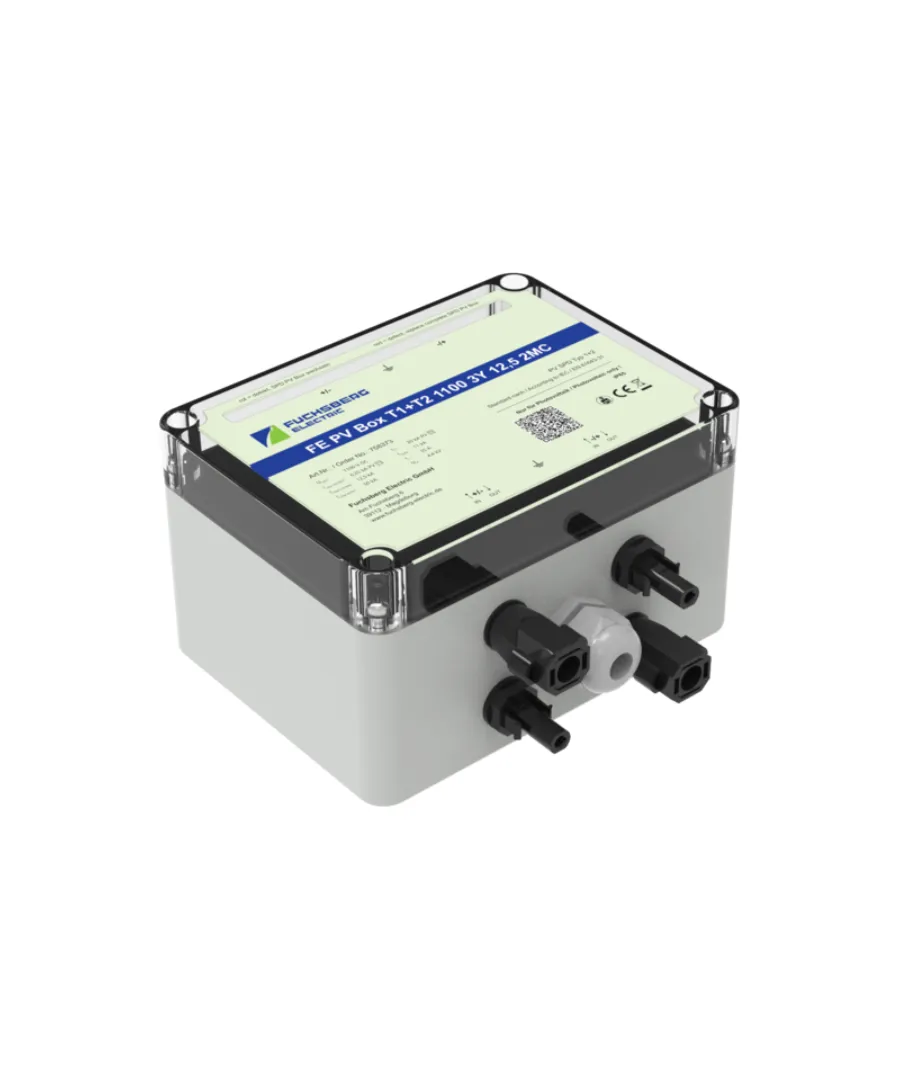

FE PV Box T1&T2 1100 3Y 12,5 2MC Blitz und Überspannungsschu PV-Box mit Blitz- und Überspannungsschutz Typ 1+2 für Photovoltaikanlagen; kompakte Bauform und einfache Verdrahtung über MC4-Stecker. Artikelnummer 758373 UCPV 1100 V DC 1 String pro MPPT Produktinformationen Anschlussbox für Photovoltaikanlagen mit Blitz- und Überspannungsschutz Typ 1+2. Die kompakte Bauform benötigt wenig Platz und die Verdrahtung gelingt wahlweise über MC4-Stecker oder Kabelverschraubung. Ausgelegt für eine höchste Dauerspannung (UCPV) von 1100 V DC und einen Nennlaststrom (IL) von 35 A. Die Box arbeitet mit Y-Schaltung 3+0 und definierten Schutzpfaden ((+)-(PE), (+)-(PE), (+)-(-), (+/-)-(PE)). Kennwerte: Blitzstoßstrom (10/350 µs) Iimp/Pol 6,25 kA, Itotal 12,5 kA; Nennableitstoßstrom (8/20 µs) 20 kA; maximaler Ableitstoßstrom (8/20 µs) 40 kA; Schutzpegel Up < 4,4 kV. Defektanzeige vorhanden. Geeignet für den Anschluss eines einzelnen Strings. Vorteile Schutz Typ 1+2 für direkte und indirekte Blitzströme Einfache Verdrahtung über MC4-Stecker oder Kabelverschraubung Für einen String (1 String pro MPPT) mit Y-Schaltung 3+0 Technische Details im Überblick Artikelnummer 758373 Hersteller nicht angegeben HerstellerNr nicht angegeben EAN nicht angegeben Hinweise Montage: Aufputz, Indoor/Outdoor; Schutzart IP67 Umgebung: 40 °C bis +85 °C; zulässige Luftfeuchtigkeit 5 % bis 95 % Kabelzuführung: Kabelverschraubung oder MC4; Leiter-Ø 4-8 mm; Erdungsleiter 0,2-16 mm² Kompatibles System & Erweiterungen nicht angegeben Funktionen Blitz- und Überspannungsschutz Typ 1+2 Y-Schaltung 3+0 Blitzstoßstrom (10/350 µs): Iimp/Pol 6,25 kA; Itotal 12,5 kA Nennableitstoßstrom (8/20 µs): 20 kA; maximaler Ableitstoßstrom: 40 kA Schutzpegel Up: < 4,4 kV Defektanzeige vorhanden Anzahl der Strings pro MPPT: 1 String Anwendungsbereiche Photovoltaikanlagen mit UCPV bis 1100 V DC Anschluss eines einzelnen Strings Einsatzhöhe bis 4000 m Normen & Zertifikate EN 61643-31:2019 IEC 61643-31:2018 IEC 61439-2:2020 T1, T2 Lieferumfang nicht angegeben nicht angegeben Downloads [AFSDOKUMENTS]

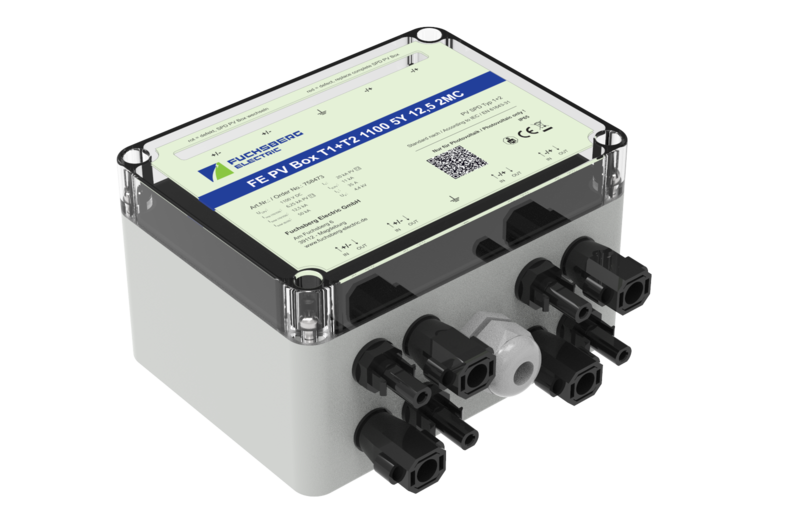

FE PV Box T1&T2 1100 5Y 12,5 2MC Blitz und Überspannungsschu Blitz- und Überspannungsschutz Typ 1+2 für Photovoltaikanlagen, Schutzart IP65, ausgelegt für zwei Strings pro MPPT Typ 1+2 IP65 2 Strings pro MPPT Produktinformationen Kompakte PV-Box für den Blitz- und Überspannungsschutz von Photovoltaikanlagen. Schraubenlose Klemmen mit Bestätigungshebel erleichtern die Verdrahtung. Dichtungselemente unterstützen die Leitungsführung und ermöglichen die Schutzart IP65. Ausgestattet mit Typ 1+2 Ableitern für direkte und indirekte Blitzströme. Netzform Y-Schaltung 3+0 mit definierten Schutzpfaden: (+)-(PE), (-)-(PE), (+)-(-), (+/-)-(PE). Iimp/Pol 6,25 kA, Itotal 12,5 kA. Geeignet für den Anschluss von zwei Strings pro MPPT; auch als Variante für einen String pro MPPT erhältlich. Vorteile Schutzkonzept Typ 1+2 für direkte und indirekte Blitzströme Einfache Verdrahtung durch schraubenlose Klemmen mit Bestätigungshebel IP65 dank integrierter Dichtungselemente Technische Details im Überblick Artikelnummer 758473 Hersteller nicht angegeben HerstellerNr nicht angegeben EAN nicht angegeben Hinweise Auslegung für zwei Strings pro MPPT Montage Aufputz, Kabelzuführung von unten; Indoor/Outdoor Einsatzhöhe bis 2000 m; Betriebstemperatur -40 °C bis +85 °C Kompatibles System & Erweiterungen Geeignet für Photovoltaikanlagen. Ausgelegt für den Anschluss von zwei Strings pro MPPT; eine Ausführung für einen String pro MPPT ist ebenfalls verfügbar. Funktionen Blitz- und Überspannungsschutz Typ 1+2 (direkte und indirekte Blitzströme) Netzform Y-Schaltung 3+0 Schutzpfade: (+)-(PE), (-)-(PE), (+)-(-), (+/-)-(PE) Schraubenlose Klemmen mit Bestätigungshebel Defektanzeige vorhanden Anwendungsbereiche Schutz von PV-Strings gegen transiente Überspannungen Einsatz Indoor/Outdoor (IP65) Aufputzmontage mit Kabelzuführung von unten Normen & Zertifikate EN 61643-31:2019 / IEC 61643-31:2018 / T1, T2 Lieferumfang nicht angegeben Angaben können ohne Vorankündigung geändert werden. Downloads [AFSDOKUMENTS]
