FE PV Box T1&T2 1100 3Y 12,5 2MC Blitz und Überspannungsschu
Fuchsberg Electric
Um dieses Produkt zu bestellen, melden Sie sich bitte hier an.
Produktnummer:
758373
Hersteller:
Fuchsberg Electric
Verfügbarer Bestand:
39
Produktinformationen "FE PV Box T1&T2 1100 3Y 12,5 2MC Blitz und Überspannungsschu"
FE PV Box T1&T2 1100 3Y 12,5 2MC Blitz und Überspannungsschu

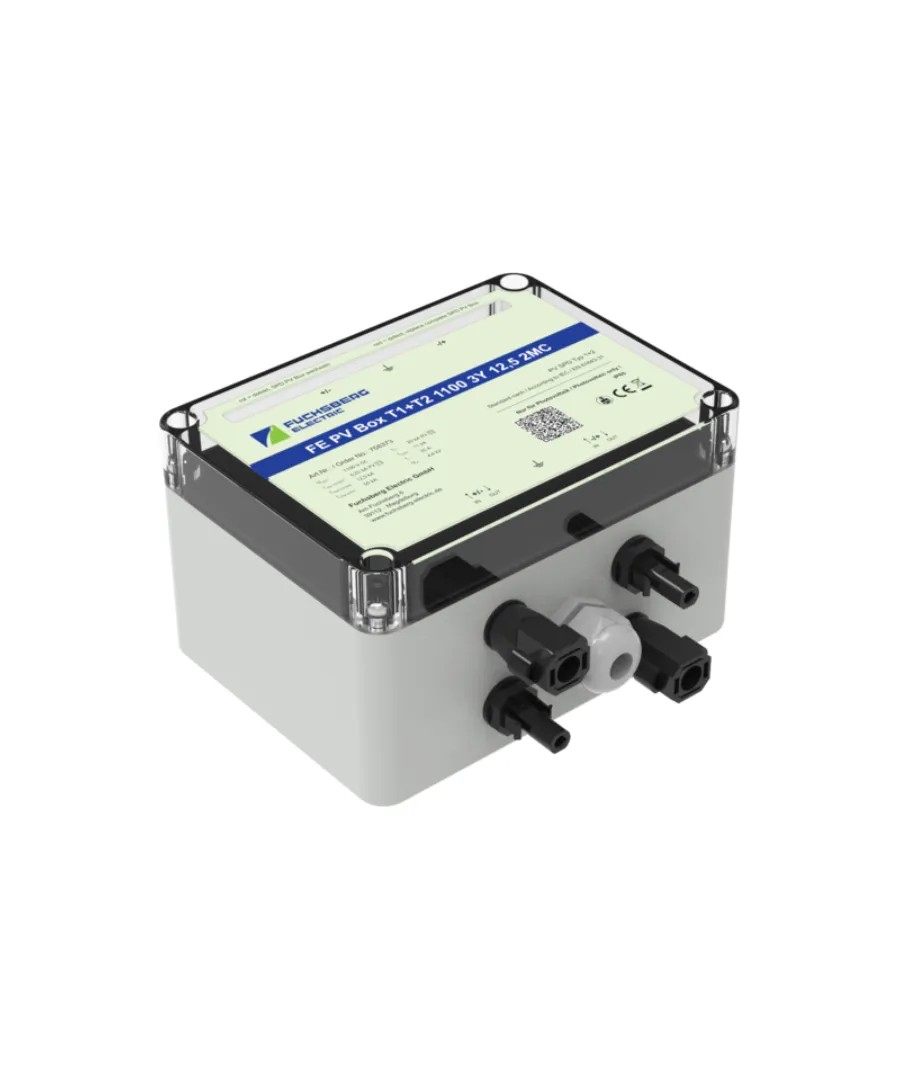

PV-Box mit Blitz- und Überspannungsschutz Typ 1+2 für Photovoltaikanlagen; kompakte Bauform und einfache Verdrahtung über MC4-Stecker.
Artikelnummer 758373
UCPV 1100 V DC
1 String pro MPPT
Produktinformationen
Anschlussbox für Photovoltaikanlagen mit Blitz- und Überspannungsschutz Typ 1+2. Die kompakte Bauform benötigt wenig Platz und die Verdrahtung gelingt wahlweise über MC4-Stecker oder Kabelverschraubung. Ausgelegt für eine höchste Dauerspannung (UCPV) von 1100 V DC und einen Nennlaststrom (IL) von 35 A.

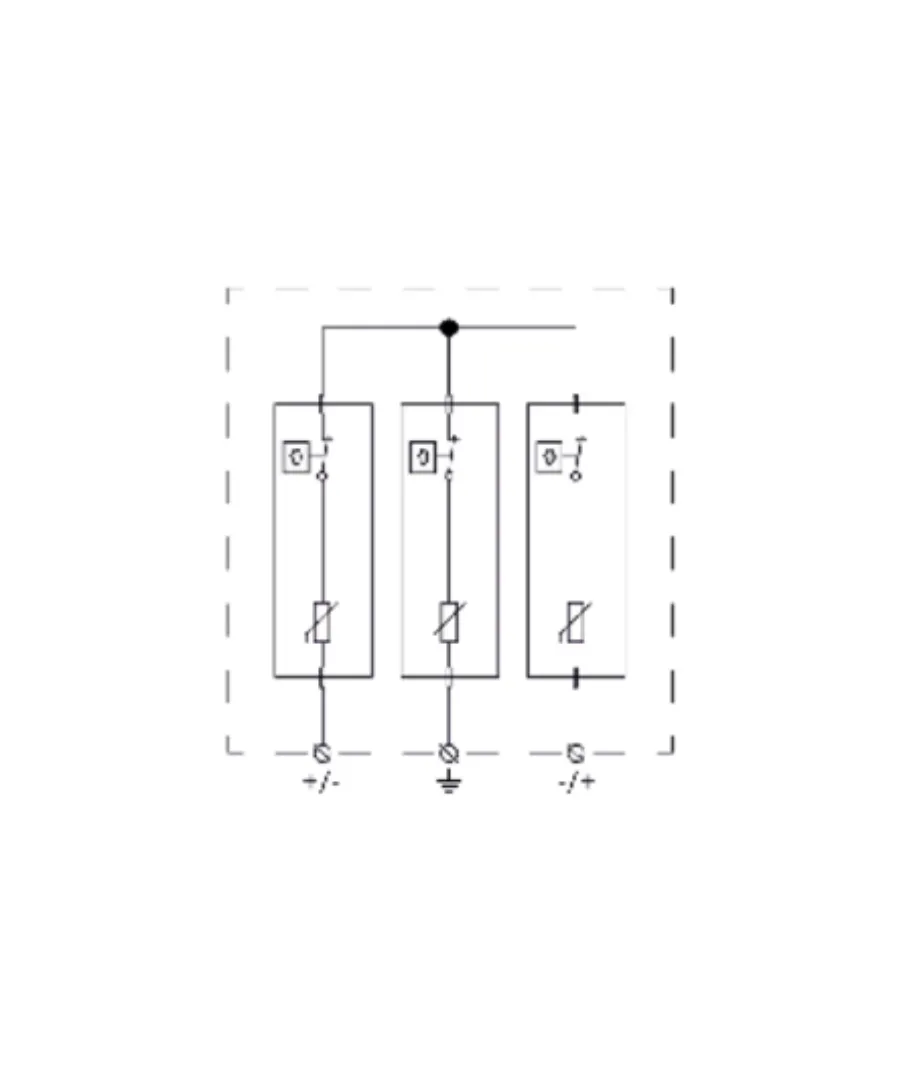

Die Box arbeitet mit Y-Schaltung 3+0 und definierten Schutzpfaden ((+)-(PE), (+)-(PE), (+)-(-), (+/-)-(PE)). Kennwerte: Blitzstoßstrom (10/350 µs) Iimp/Pol 6,25 kA, Itotal 12,5 kA; Nennableitstoßstrom (8/20 µs) 20 kA; maximaler Ableitstoßstrom (8/20 µs) 40 kA; Schutzpegel Up < 4,4 kV. Defektanzeige vorhanden. Geeignet für den Anschluss eines einzelnen Strings.
Vorteile
- Schutz Typ 1+2 für direkte und indirekte Blitzströme
- Einfache Verdrahtung über MC4-Stecker oder Kabelverschraubung
- Für einen String (1 String pro MPPT) mit Y-Schaltung 3+0
Technische Details im Überblick
Artikelnummer
758373
Hersteller
nicht angegeben
HerstellerNr
nicht angegeben
EAN
nicht angegeben
Hinweise
- Montage: Aufputz, Indoor/Outdoor; Schutzart IP67
- Umgebung: 40 °C bis +85 °C; zulässige Luftfeuchtigkeit 5 % bis 95 %
- Kabelzuführung: Kabelverschraubung oder MC4; Leiter-Ø 4-8 mm; Erdungsleiter 0,2-16 mm²
Kompatibles System & Erweiterungen
nicht angegeben
Funktionen
- Blitz- und Überspannungsschutz Typ 1+2
- Y-Schaltung 3+0
- Blitzstoßstrom (10/350 µs): Iimp/Pol 6,25 kA; Itotal 12,5 kA
- Nennableitstoßstrom (8/20 µs): 20 kA; maximaler Ableitstoßstrom: 40 kA
- Schutzpegel Up: < 4,4 kV
- Defektanzeige vorhanden
- Anzahl der Strings pro MPPT: 1 String
Anwendungsbereiche
- Photovoltaikanlagen mit UCPV bis 1100 V DC
- Anschluss eines einzelnen Strings
- Einsatzhöhe bis 4000 m
Normen & Zertifikate
- EN 61643-31:2019
- IEC 61643-31:2018
- IEC 61439-2:2020
- T1, T2
