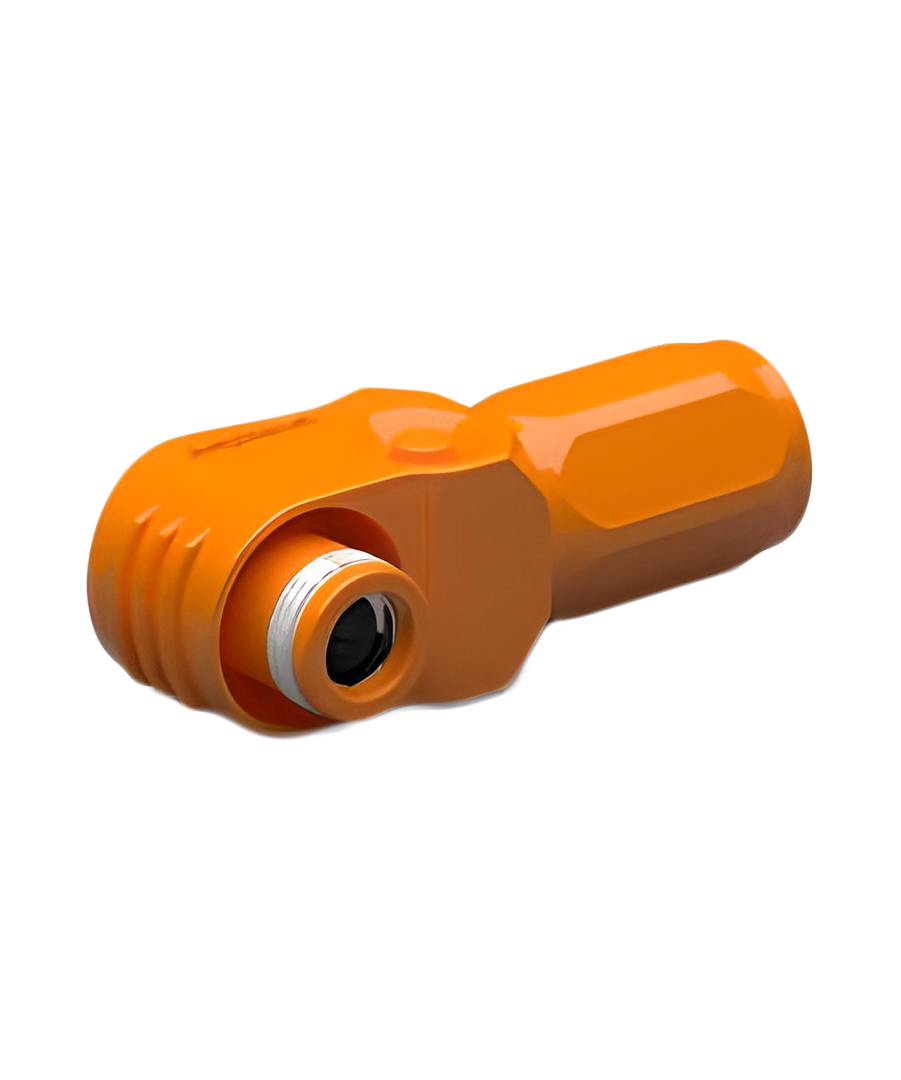

Amphenol Stecker SurLok Plus (orange): Die zuverlässige Kabeldose für Ihre HochspannungsanwendungenWenn es um sichere und effiziente Verbindungen in Hochspannungsanwendungen geht, ist der Amphenol Stecker SurLok Plus die erste Wahl. Entwickelt für maximale Leistung und Zuverlässigkeit, bietet dieser Stecker eine Vielzahl von Funktionen, die ihn zur idealen Lösung für Ihre Anforderungen machen.Hauptmerkmale:Hohe Bemessungsspannung: Mit einer Bemessungsspannung von 1000V ist dieser Stecker ideal für Hochspannungsanwendungen geeignet.Robuste Leistung: Der Stecker kann einen Bemessungsstrom von 120A bei 40°C sicher handhaben.IP67 Schutzklasse: Bietet hohen Schutz gegen Staub und Wasser, wenn gesteckt.Crimp-Anschlusstechnik: Für eine sichere und dauerhafte Verbindung.Temperaturbeständig: Funktioniert zuverlässig in einem Temperaturbereich von -40°C bis 125°C.Technische Daten:Allgemeine MerkmaleAnschlusstechnikCrimpGeschlechtweiblichIP-Schutzklasse gestecktIP67Polzahl (ohne PE)1TeilekategorieKabeldoseElektrische MerkmaleBemessungsspannung (V)1000Bemessungsstrom (40 °C) (A)120high voltage interlockneinWeitere Merkmalemax. Anschlußquerschnitt25min. Anschlußquerschnitt25obere Grenztemperatur (GC)125RoHS Konform JaJASchirmungneinuntere Grenztemperatur (GC)-40[AFSDOKUMENTS]

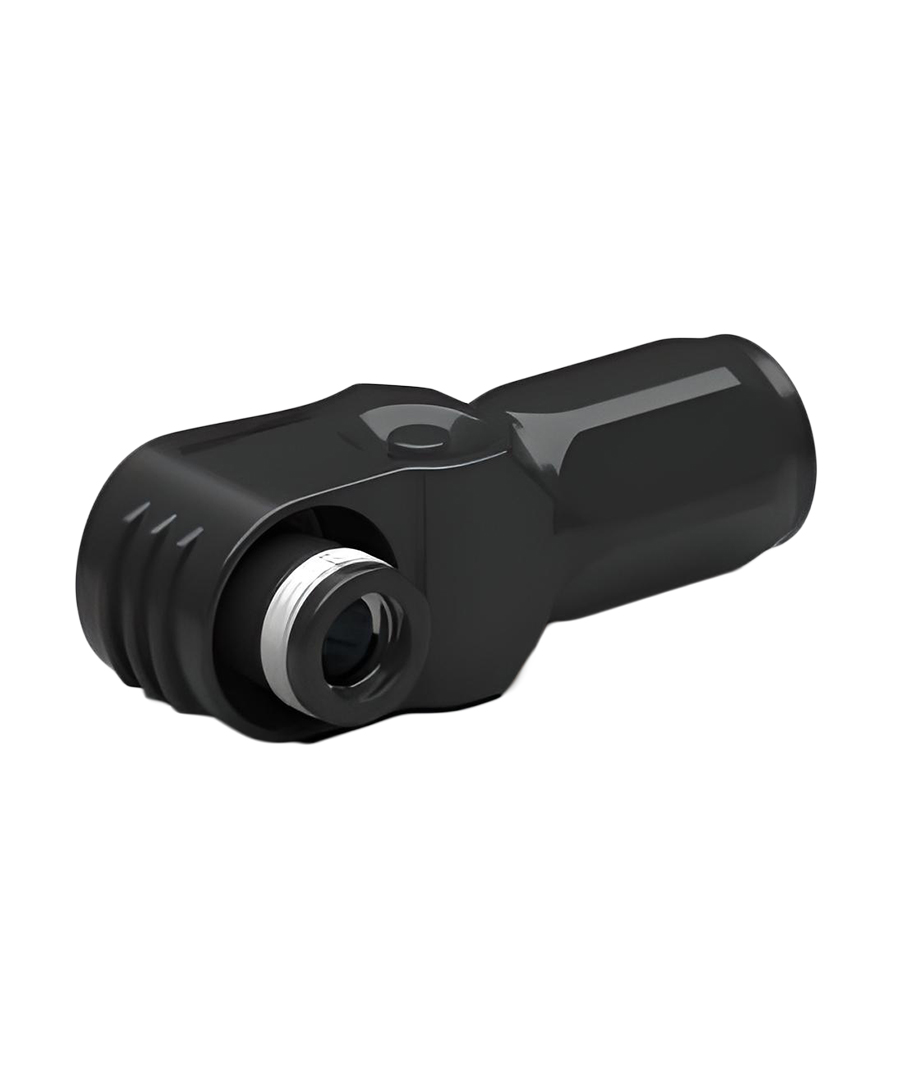

Amphenol Stecker SurLok Plus (schwarz): Die zuverlässige Kabeldose für Ihre HochspannungsanwendungenWenn es um sichere und effiziente Verbindungen in Hochspannungsanwendungen geht, ist der Amphenol Stecker SurLok Plus die erste Wahl. Entwickelt für maximale Leistung und Zuverlässigkeit, bietet dieser Stecker eine Vielzahl von Funktionen, die ihn zur idealen Lösung für Ihre Anforderungen machen.Hauptmerkmale:Hohe Bemessungsspannung: Mit einer Bemessungsspannung von 1000V ist dieser Stecker ideal für Hochspannungsanwendungen geeignet.Robuste Leistung: Der Stecker kann einen Bemessungsstrom von 120A bei 40°C sicher handhaben.IP67 Schutzklasse: Bietet hohen Schutz gegen Staub und Wasser, wenn gesteckt.Crimp-Anschlusstechnik: Für eine sichere und dauerhafte Verbindung.Temperaturbeständig: Funktioniert zuverlässig in einem Temperaturbereich von -40°C bis 125°C.Technische Daten:Allgemeine MerkmaleAnschlusstechnikCrimpGeschlechtweiblichIP-Schutzklasse gestecktIP67Polzahl (ohne PE)1TeilekategorieKabeldoseElektrische MerkmaleBemessungsspannung (V)1000Bemessungsstrom (40 °C) (A)120high voltage interlockneinWeitere Merkmalemax. Anschlußquerschnitt25min. Anschlußquerschnitt25obere Grenztemperatur (GC)125RoHS Konform JaJASchirmungneinuntere Grenztemperatur (GC)-40[AFSDOKUMENTS]

Amphenol Stecker SurLok Plus 8,0mm / 50mm² (orange): Hochleistungs-Kabeldose für anspruchsvolle AnwendungenWenn Sie nach einer robusten und zuverlässigen Kabeldose für Hochspannungsanwendungen suchen, ist der Amphenol Stecker SurLok Plus 8,0mm / 50mm² schwarz die perfekte Wahl. Dieser Stecker wurde speziell für anspruchsvolle Anwendungen entwickelt und bietet eine Reihe von Funktionen, die ihn zur idealen Lösung für Ihre Projekte machen.Hauptmerkmale:Erhöhte Bemessungsspannung und -strom: Mit einer Bemessungsspannung von 1000V und einem Bemessungsstrom von 200A bei 40°C ist dieser Stecker für Hochleistungsanwendungen ausgelegt.IP67 Schutzklasse: Bietet hohen Schutz gegen Staub und Wasser, wenn gesteckt.Crimp-Anschlusstechnik: Sorgt für eine dauerhafte und sichere Verbindung.Großer Anschlussquerschnitt: Geeignet für Kabel mit einem Querschnitt von 50 mm².Temperaturbeständig: Funktioniert zuverlässig in einem Temperaturbereich von -40°C bis 125°C.Technische Daten:Allgemeine MerkmaleAnschlusstechnikCrimpGeschlechtweiblichIP-Schutzklasse gestecktIP67Kontaktdurchmesser8,0 mmPolzahl (ohne PE)1TeilekategorieKabeldoseElektrische MerkmaleBemessungsspannung (V)1000Bemessungsstrom (40 °C) (A)200Weitere Merkmalemax. Anschlußquerschnitt50min. Anschlußquerschnitt50obere Grenztemperatur (GC)125RoHS Konform JaJAuntere Grenztemperatur (GC)-40[AFSDOKUMENTS]

Amphenol Stecker SurLok Plus 8,0mm / 50mm² (schwarz): Hochleistungs-Kabeldose für anspruchsvolle AnwendungenWenn Sie nach einer robusten und zuverlässigen Kabeldose für Hochspannungsanwendungen suchen, ist der Amphenol Stecker SurLok Plus 8,0mm / 50mm² schwarz die perfekte Wahl. Dieser Stecker wurde speziell für anspruchsvolle Anwendungen entwickelt und bietet eine Reihe von Funktionen, die ihn zur idealen Lösung für Ihre Projekte machen.Hauptmerkmale:Erhöhte Bemessungsspannung und -strom: Mit einer Bemessungsspannung von 1000V und einem Bemessungsstrom von 200A bei 40°C ist dieser Stecker für Hochleistungsanwendungen ausgelegt.IP67 Schutzklasse: Bietet hohen Schutz gegen Staub und Wasser, wenn gesteckt.Crimp-Anschlusstechnik: Sorgt für eine dauerhafte und sichere Verbindung.Großer Anschlussquerschnitt: Geeignet für Kabel mit einem Querschnitt von 50 mm².Temperaturbeständig: Funktioniert zuverlässig in einem Temperaturbereich von -40°C bis 125°C.Technische Daten:Allgemeine MerkmaleAnschlusstechnikCrimpGeschlechtweiblichIP-Schutzklasse gestecktIP67Kontaktdurchmesser8,0 mmPolzahl (ohne PE)1TeilekategorieKabeldoseElektrische MerkmaleBemessungsspannung (V)1000Bemessungsstrom (40 °C) (A)200Weitere Merkmalemax. Anschlußquerschnitt50min. Anschlußquerschnitt50obere Grenztemperatur (GC)125RoHS Konform JaJAuntere Grenztemperatur (GC)-40[AFSDOKUMENTS]

Der EATON Nockenschalter T5B-4-8902/I4 ist ein hochwertiger Umschalter, der sich ideal für anspruchsvolle Anwendungen in Steuerungs- und Schaltanlagen eignet. Dieses vielseitige Produkt bietet herausragende Leistung und Zuverlässigkeit, um Ihre Schaltungsbedürfnisse effizient zu erfüllen.Mit einer Bemessungsbetriebsleistung von bis zu 30 kW bei AC-23A und einem Bemessungsdauerstrom von 63 A bietet der T5B-4-8902/I4 die nötige Power, um unterschiedlichste elektrische Lasten zu schalten. Seine robuste Konstruktion in Aufbau-Bauform und die Schutzart IP65 gewährleisten eine zuverlässige Funktionsweise auch unter widrigen Bedingungen.Der Nockenschalter ist mit 8 Kontakten ausgestattet, die präzises Schalten ermöglichen. Der Schaltwinkel von 60 ° und das rastende Schaltverhalten mit einer 0-Stellung sorgen für klare und präzise Schaltvorgänge. Das Frontschild des Schalters trägt die Beschriftung "Netz-0-Notstrom", was seine Funktion deutlich kennzeichnet.Der EATON T5B-4-8902/I4 gehört zur Familie der Steuerschalter und zeichnet sich durch seinen eleganten schwarzen Knebel aus. Er erfüllt internationale Normen und Bestimmungen wie IEC/EN 60947, VDE 0660 und IEC/EN 60204. Darüber hinaus ist der Schalter nach CSA, UL und IEC/EN 60947-3 als Lasttrennschalter zertifiziert.Mit einer Größe von 4 Baueinheiten passt der Schalter leicht in Schalttafeln und Steuerungsanlagen. Seine beeindruckende Leistungsfähigkeit und Zuverlässigkeit machen ihn zur optimalen Wahl für Anwendungen, bei denen präzises Schalten und hohe Leistung gefragt sind.Egal, ob Sie in der Industrie, im Gewerbe oder in anderen Bereichen tätig sind – der EATON Nockenschalter T5B-4-8902/I4 ist die Lösung für Ihre Schaltungsanforderungen. Verlassen Sie sich auf seine Qualität und Performance, um Ihre elektrischen Systeme sicher und effizient zu betreiben.Technische DatenAllgemeinesNormen und BestimmungenIEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL Lasttrennschalter nach IEC/EN 60947-3KlimafestigkeitFeuchte Wärme, konstant, nach IEC 60068-2-78 Feuchte Wärme, zyklisch, nach IEC 60068-2-30Umgebungstemperatur gekapselt-25 - +40 °CÜberspannungskategorie/VerschmutzungsgradIII/3Bemessungsstoßspannungsfestigkeit [U imp ]6000 V ACSchockfestigkeit15 gEinbaulageNach BedarfStrombahnenelektrische Kenngrößen Bemessungsbetriebsspannung [U e ]690 V ACelektrische Kenngrößen Bemessungsdauerstrom [I u ]63 Aelektrische Kenngrößen Hinweis zum Bemessungsdauerstrom I uDer Bemessungsdauerstrom I u ist bei max. Querschnitt angegeben.Belastbarkeit bei Aussetzbetrieb, Klasse 12 AB 25 % ED2 x I eBelastbarkeit bei Aussetzbetrieb, Klasse 12 AB 40 % ED1.6 x I eBelastbarkeit bei Aussetzbetrieb, Klasse 12 AB 60 % ED1.3 x I eKurzschlussfestigkeit Schmelzsicherung80 A gG/gLBemessungskurzzeitstromfestigkeit (1-s-Strom) [I cw ]1300 A effHinweis zur Bemessungskurzzeitstromfestigkeit Icw1-Sekunden-StromBedingter Kurzschlussstrom [I q ]2 kASchaltvermögenBemessungseinschaltvermögen cos ? nach IEC 60947-3800 ABemessungsausschaltvermögen cos ? nach IEC 60947-3 230 V520 ABemessungsausschaltvermögen cos ? nach IEC 60947-3 400/415 V600 ABemessungsausschaltvermögen cos ? nach IEC 60947-3 500 V480 ABemessungsausschaltvermögen cos ? nach IEC 60947-3 690 V340 ASichere Trennung nach EN 61140 zwischen den Kontakten440 V ACSichere Trennung nach EN 61140 Stromwärmeverlust pro Strombahn bei I e4.5 WSichere Trennung nach EN 61140 Stromwärmeverlust pro Hilfsstrombahn bei I e (AC-15/230 V)4.5 WLebensdauer, mechanisch [Schaltspiele]> 0.5 x 10 6maximale Schalthäufigkeit [Schaltspiele/h]1200Wechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 220 V 230 V [P]15 kWWechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 230 V Stern-Dreieck [P]18.5 kWWechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 400 V 415 V [P]22 kWWechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 400 V Stern-Dreieck [P]30 kWWechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 500 V [P]22 kWWechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 500 V Stern-Dreieck [P]37 kWWechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 690 V [P]15 kWWechselspannung AC-3 Bemessungsbetriebsleistung Motorschalter [P] 690 V Stern-Dreieck [P]22 kWWechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 230 V [I e ]51 AWechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 230 V Stern-Dreieck [I e ]63 AWechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 400V 415 V [I e ]41 AWechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 400 V Stern-Dreieck [I e ]63 AWechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 500 V [I e ]33 AWechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 500 V Stern-Dreieck [I e ]57.2 AWechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 690 V [I e ]17 AWechselspannung AC-3 Bemessungsbetriebsstrom Motorschalter 690 V Stern-Dreieck [I e ]29.4 AWechselspannung AC-23A Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P] 230 V [P]18.5 kWWechselspannung AC-23A Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P] 400 V 415 V [P]30 kWWechselspannung AC-23A Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P] 500 V [P]22 kWWechselspannung AC-23A Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P] 690 V [P]22 kWWechselspannung AC-23A Bemessungsbetriebsstrom Motorschalter 230 V [I e ]63 AWechselspannung AC-23A Bemessungsbetriebsstrom Motorschalter 400 V 415 V [I e ]63 AWechselspannung AC-23A Bemessungsbetriebsstrom Motorschalter 500 V [I e ]33 AWechselspannung AC-23A Bemessungsbetriebsstrom Motorschalter 690 V [I e ]23.8 AGleichspannung DC-1, Lastschalter L/R = 1 ms Bemessungsbetriebsstrom [I e ]63 AGleichspannung DC-1, Lastschalter L/R = 1 ms Spannung pro in Reihe geschalteten Kontakt60 VGleichspannung DC-23A, Motorschalter L/R = 15 ms 24 V Bemessungsbetriebsstrom [I e ]50 AGleichspannung DC-23A, Motorschalter L/R = 15 ms 24 V Kontakte1 AnzahlGleichspannung DC-23A, Motorschalter L/R = 15 ms 48 V Bemessungsbetriebsstrom [I e ]50 AGleichspannung DC-23A, Motorschalter L/R = 15 ms 48 V Kontakte2 AnzahlGleichspannung DC-23A, Motorschalter L/R = 15 ms 60 V Bemessungsbetriebsstrom [I e ]50 AGleichspannung DC-23A, Motorschalter L/R = 15 ms 60 V Kontakte3 AnzahlGleichspannung DC-23A, Motorschalter L/R = 15 ms 120 V Bemessungsbetriebsstrom [I e ]25 AGleichspannung DC-23A, Motorschalter L/R = 15 ms 120 V Kontakte3 AnzahlGleichspannung DC-23A, Motorschalter L/R = 15 ms 240 V Bemessungsbetriebsstrom [I e ]20 AGleichspannung DC-23A, Motorschalter L/R = 15 ms 240 V Kontakte6 AnzahlGleichspannung DC-13, Steuerschalter L/R = 50 ms Bemessungsbetriebsstrom [I e ]25 AGleichspannung DC-13, Steuerschalter L/R = 50 ms Spannung pro in Reihe geschaltetem Kontakt24 VFehlschaltungssicherheit bei 24 V DC, 10 mA [Fehlerhäufigkeit]< 10 -5 , < 1 Ausfall auf 100000 Schaltungen H FAnschlussquerschnitteein- oder mehrdrähtig1 x (2,5 - 35) 2 x (2,5 - 16) mm 2feindrähtig mit Aderendhülse nach DIN 462281 x (1 - 25) 2 x (1.5 - 10) mm 2AnschlussschraubeM6Anzugsdrehmoment Anschlussschraube4 NmSicherheitstechnische KenngrößenHinweiseB10 d Werte nach EN ISO 13849-1, Tabelle C1Approbierte LeistungsdatenStrombahnen Bemessungsbetriebsspannung [U e ]600 V ACStrombahnen Bemessungsdauerstrom max. Hauptstrombahnen General use63 ASchaltvermögen maximale Motorleistung 1-phasig 120 V AC3 HPSchaltvermögen maximale Motorleistung 1-phasig 200 V AC7.5 HPSchaltvermögen maximale Motorleistung 1-phasig 240 V AC10 HPSchaltvermögen maximale Motorleistung 3-phasig 200 V AC15 HPSchaltvermögen maximale Motorleistung 3-phasig 240 V AC15 HPSchaltvermögen maximale Motorleistung 3-phasig 480 V AC40 HPSchaltvermögen maximale Motorleistung 3-phasig 600 V AC40 HPShort Circuit Current Rating High fault rating10 kAShort Circuit Current Rating max. Fuse100, Class J AAnschlussquerschnitte ein- oder feindrähtig mit Aderendhülse12 - 4 AWGAnschlussquerschnitte AnschlussschraubeM6Anschlussquerschnitte Anzugsdrehmoment35.4 lb-in[AFSDOKUMENTS]

Das H07V-K Erdungskabel mit einem Querschnitt von 16mm² in Gelb-Grün ist speziell für den Einsatz in Photovoltaiksystemen konzipiert. Es wird zur sicheren Erdung von Solarmodulen, Wechselrichtern und anderen kritischen Komponenten innerhalb solarer Energieerzeugungsanlagen verwendet. Die Robustheit und die elektrischen Eigenschaften des Kabels gewährleisten eine zuverlässige Leistung unter den spezifischen Anforderungen und Umweltbedingungen, denen Photovoltaiksysteme ausgesetzt sind. Die Konformität mit dem EN 50525-2-31 Standard sichert die Einhaltung hoher Sicherheits- und Qualitätsnormen. Die Kabel sind leicht abisolierbar und bieten eine gute Abriebfestigkeit, was die Installation vereinfacht. Die schnelle Verfügbarkeit und die flexiblen Einsatzmöglichkeiten machen es zu einem bevorzugten Produkt für Solaranlagen.KonstruktionLeiter:Hochreines, sauerstofffreies Kupfer der Klasse 5 sorgt für optimale Leitfähigkeit und Flexibilität.Isolierung:Das verwendete Polyvinylchlorid (PVC) ist flammwidrig und bietet ausgezeichnete mechanische und chemische Beständigkeit, ideal für den Außeneinsatz.Isolierungsfarben:Primär in Gelb-Grün für einfache Identifikation als Erdungskabel; weitere Farben wie Schwarz, Blau, Weiß, Braun und Grau sind ebenfalls verfügbar.Technische DatenEigenschaftWertTypH07V-KAnwendungsbereicheErdung in PhotovoltaiksystemenLeitermaterialKlasse 5 flexibler KupferleiterIsolierungPolyvinylchlorid (PVC)IsolierungsfarbenGelb-Grün, weitere Farben verfügbarNormenEN 50525-2-31Biegeradius6 x AußendurchmesserTemperaturbereichFest: -30°C bis +70°C, Flexibel: -5°C bis +70°CFlammschutztestEN 60332-1-2Kurzschlusstemperatur160°CNennspannung (Uo/U)450/750 VPrüfspannung2,5 kV für 5 MinutenIsolationswiderstand10 M?/kmNennquerschnitt16 mm²Dicke der Isolierung1,0 mmNenndurchmesser6,8 mmNenngewicht163 kg/kmLeiterwiderstand bei 20°C1,21 ?/km[AFSDOKUMENTS]

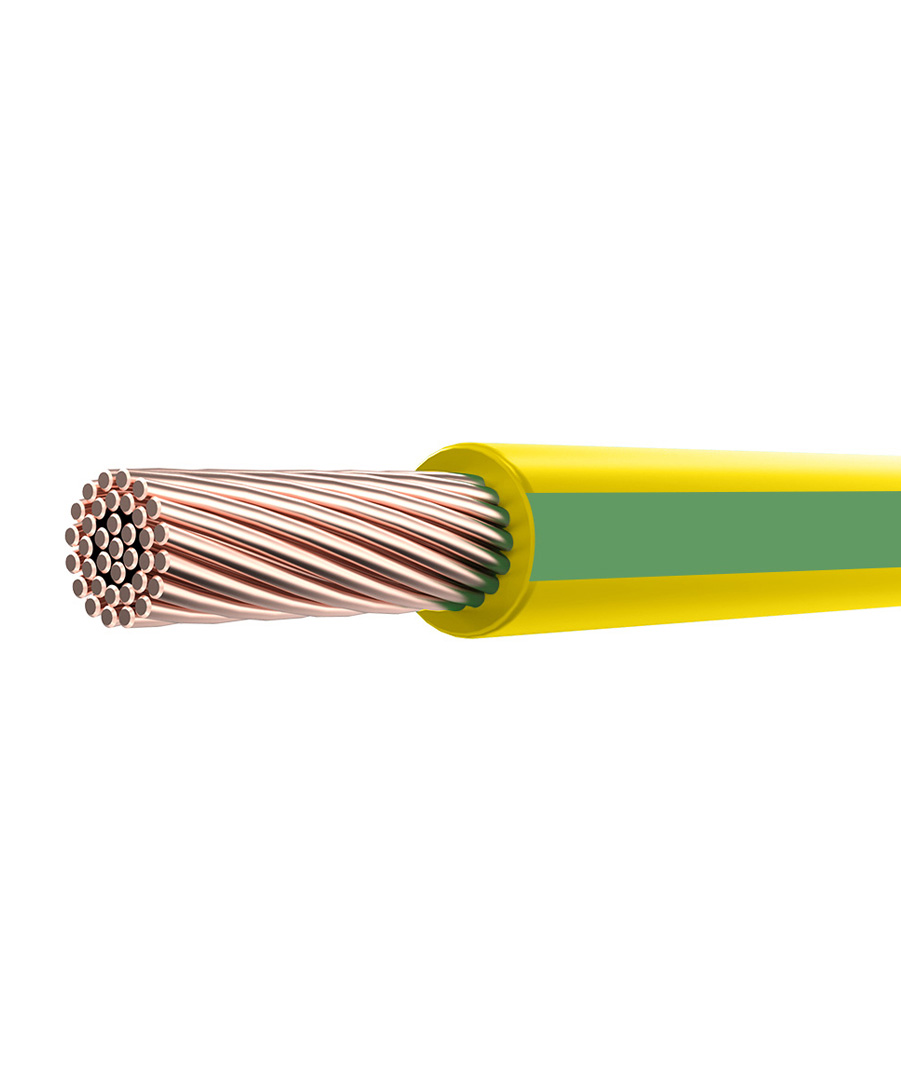

Das H07V-K Erdungskabel mit einem Querschnitt von 6mm² in der Farbe Gelb-Grün ist ideal für anspruchsvolle photovoltaische Anlagen geeignet. Es wird vor allem für die sichere Erdung von Photovoltaik-Komponenten verwendet, einschließlich der Verbindung von Solarmodulen, Wechselrichtern und anderen kritischen Systemkomponenten. Dieses Kabel bietet eine zuverlässige Lösung für die Sicherheitsanforderungen und die effiziente Funktion von Solarstromsystemen.Technische DatenEigenschaftWertTypH07V-KAnwendungsbereicheErdung von PhotovoltaiksystemenLeitermaterialKlasse 5 flexibler KupferleiterIsolierungPolyvinylchlorid (PVC)IsolierungsfarbenGelb-Grün (standard), weitere Farben verfügbarNormenEN 50525-2-31Biegeradius6 x AußendurchmesserTemperaturbereichFest: -30°C bis +70°C, Flexibel: -5°C bis +70°CFlammschutztestEN 60332-1-2Kurzschlusstemperatur160°CNennspannung (Uo/U)450/750 VPrüfspannung2,5 kV für 5 MinutenIsolationswiderstand10 M?/kmNennquerschnitt6 mm²Dicke der Isolierung0,8 mmNenndurchmesser4,7 mmNenngewicht65 kg/kmLeiterwiderstand bei 20°C3,30 ?/km[AFSDOKUMENTS]

Die PV-Box mit Blitz- und Überspannungsschutz ist die ideale Lösung für den Schutz Ihrer Photovoltaikanlage. Mit ihrer kompakten Bauform nimmt sie nur wenig Platz ein und lässt sich dank der MC4-Stecker einfach und schnell verdrahten.Diese Anschlussbox bietet Ihnen einen umfassenden Schutz gegen Blitzschäden und Überspannungen. Mit ihrem Typ 1+2 Schutz deckt sie sowohl direkte als auch indirekte Blitzströme ab. Das bedeutet, dass Sie sich keine Sorgen um mögliche Schäden durch Blitzeinschläge machen müssen. Ihre Photovoltaikanlage bleibt sicher und geschützt.Die PV-Box ist mit einer Y-Schaltung 3+0 ausgestattet, die eine effiziente Ableitung der Blitzenergie gewährleistet. Dadurch wird die Belastung Ihrer Anlage minimiert und die Lebensdauer der elektronischen Komponenten verlängert.Mit einem Iimp/Pol-Wert von 6,25 kA bietet die PV-Box einen starken Schutz vor transienten Überspannungen. Ihr Itotal-Wert von 12,5 kA zeigt die Gesamtleistungsfähigkeit des Systems und gewährleistet einen zuverlässigen Schutz.Die Schutzpfade der Anschlussbox sind klar definiert: (+)-(PE), (+)-(PE), (+)-(-), (+/-)-(PE). Dadurch wird eine sichere Ableitung der Überspannungen gewährleistet und das Risiko von Schäden an Ihrer Photovoltaikanlage minimiert.Die PV-Box eignet sich ideal für den Anschluss eines einzelnen Strings Ihrer Photovoltaikanlage. Damit haben Sie die Möglichkeit, den Blitz- und Überspannungsschutz spezifisch für Ihren Anlagenabschnitt zu optimieren.Schützen Sie Ihre Photovoltaikanlage effektiv vor Blitzschäden und Überspannungen mit der PV-Box. Dank ihrer kompakten Bauform und einfachen Verdrahtung ist sie die perfekte Wahl für eine zuverlässige und sichere Installation. Investieren Sie in den Schutz Ihrer Photovoltaikanlage und profitieren Sie von einer langen Lebensdauer und einer optimalen Leistung.Technische Daten:Höchste Dauerspannung (UCPV)1100 V DCNennlaststrom (IL)35 ABlitzstoßstrom (10/350 µs) (Iimp)6,25 kAGesamtableitvermögen (10/350 µs) (Itotal)12,5 kANennableitstoßstrom (8/20 µs) (In)20 kAGesamtableitvermögen (8/20 µs) (Itotal)50 kAMaximaler Ableitstoßstrom (8/20 µs) (Imax)40 kASchutzpegel (Up)< 4,4 kVKurzschlussfestigkeit (ISCPV)11 kAAnsprechzeit (tA)25 nsTyp der KabelzuführungKabelverschraubung / MC 4 SteckerAußendruchmesser des Leiters4 mm … 8 mmLeiterquerschnitt -Erdung [Kabelverschraubung]0,2 mm 2 ... 16 mm 2DefektanzeigemitEinsatzhöhe über NN4000 mAnzahl der Strings pro MPPT1 StringSchutzartIP 67Betriebstemperatur-40 °C … +85 °CZulässige Luftfeuchtigkeit (RH)5% ... 95%MontageAufputz, Indoor / OutdoorStandard nachEN 61643-31:2019/ IEC 61643-31:2018/ IEC 61439-2:2020/ T1, T2Gewicht942 g / 802 gAbmaße der Verpackung L x B x H198 x 170 x 104Kaufmännische DatenBestellnummer758373[AFSDOKUMENTS][AFSDOKUMENTS]

Die PVBox ist die ideale Lösung für den zuverlässigen Blitz- und Überspannungsschutz Ihrer Photovoltaikanlage. Mit ihrer kompakten Bauform sparen Sie wertvollen Platz und die schraubenlosen Klemmen mit Bestätigungshebel ermöglichen eine einfache Verdrahtung ohne großen Aufwand. Die PVBox bietet Ihnen maximale Effizienz und Benutzerfreundlichkeit.Eine Besonderheit der PVBox sind die innovativen Dichtungselemente, die eine einfache Konfektionierung der Leitungen ermöglichen und gleichzeitig die Schutzart IP 65 garantieren. Dadurch wird Ihre Photovoltaikanlage optimal vor äußeren Einflüssen wie Staub und Wasser geschützt.Die PVBox ist mit einem Typ 1+2 Blitz- und Überspannungsschutz ausgestattet, der sowohl direkte als auch indirekte Blitzströme abdeckt. Damit sind Sie vor möglichen Schäden durch Blitzeinschläge sicher geschützt. Ihre Photovoltaikanlage bleibt zuverlässig und langlebig.Die Netzform der PVBox ist eine Y-Schaltung 3+0, die eine effiziente Ableitung der Blitzenergie gewährleistet. Dadurch wird die Belastung Ihrer Anlage minimiert und die Lebensdauer der elektronischen Komponenten verlängert.Mit einem Iimp/Pol-Wert von 6,25 kA bietet die PVBox einen starken Schutz vor transienten Überspannungen. Der Itotal-Wert von 12,5 kA zeigt die Gesamtleistungsfähigkeit des Systems und gewährleistet einen zuverlässigen Schutz Ihrer Photovoltaikanlage.Die Schutzpfade der PVBox sind klar definiert: (+)-(PE), (-)-(PE), (+)-(-), (+/-)-(PE). Dadurch wird eine sichere Ableitung der Überspannungen gewährleistet und das Risiko von Schäden an Ihrer Photovoltaikanlage minimiert.Die PV-Box eignet sich ideal für den Anschluss zwei Strings pro MPPT Ihrer Photovoltaikanlage. Die PVBox ist auch erhältlich für den Anschluss von einem String pro MPPT. Damit haben Sie die Flexibilität, den Blitz- und Überspannungsschutz spezifisch für Ihren Anlagenabschnitt zu optimieren.Schützen Sie Ihre wertvolle Photovoltaikanlage mit der PVBox. Dank ihrer kompakten Bauform, schraubenlosen Klemmen und innovativen Dichtungselementen ist sie die perfekte Wahl für eine einfache und sichere Installation. Investieren Sie in den Schutz Ihrer Photovoltaikanlage und profitieren Sie von einer langen Lebensdauer und einer optimalen Leistung.Technische Daten:Höchste Dauerspannung U CPV1100 V DCNennlaststrom I L35 ABlitzstoßstrom (10/350 µs) I imp6,25 kAGesamtableitvermögen (10/350 µs) I total12,5 kANennableitstoßstrom (8/20 µs) I n20 kAGesamtableitvermögen (8/20 µs) I total50 kAMaximaler Ableitstoßstrom (8/20 µs) I max40 kASchutzpegel U p< 4,4 kVKurzschlussfestigkeit I SCPV11 kAAnsprechzeit t A25 ns2 Leitungen mit den gleichen Durchmesser und Zwilingsaderendhülse 2,5 mm 2 ... 6 mm 2Defektanzeige mitEinsatzhöhe über NN 2000 mAnzahl der Strings pro MPPT 2 StringsSchutzart IP 65Betriebstemperatur -40 °C … +85 °CZulässige Luftfeuchtigkeit RH5% ... 95%Montage auf Aufputz, Kabelzuführung von unten Indoor / OutdoorStandard nach EN 61643-31:2019 / IEC 61643-31:2018/ T1, T2Bruttogewicht / Nettogewicht1180 g / 1044 gAbmaße der Verpackung L x B x H198 x 170 x 104Bestellnummer 758 472[AFSDOKUMENTS][AFSDOKUMENTS][AFSDOKUMENTS]

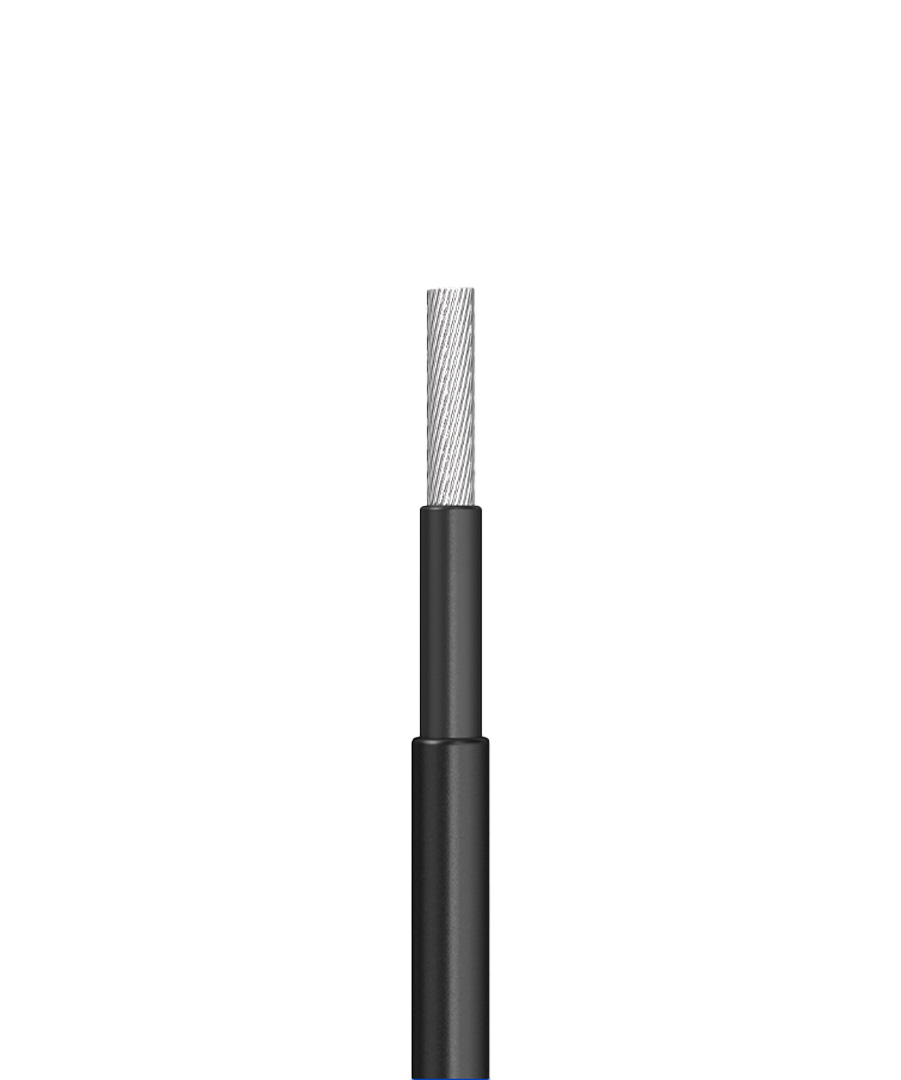

Das H1Z2Z2-K Solarkabel in Schwarz mit 6mm² Querschnitt ist eine optimale Wahl für professionelle PV-Installationen, die maximale Leistung und Sicherheit bei langfristiger Nutzung fordern. Es bietet eine ausgezeichnete Beständigkeit gegen physikalische und chemische Einflüsse und gewährleistet eine hohe Systemeffizienz und -zuverlässigkeit.Technische DatenEigenschaftWertTypH1Z2Z2-KStandardsEN50618, IEC62930LeitermaterialVerzinnter Kupfer, flexibel, Klasse 5IsolierungXLPO, flammhemmend, halogenfrei, strahlenvernetztMantelXLPO, flammhemmend, halogenfrei, strahlenvernetztIsolierungsfarbeSchwarzMantelfarbeSchwarzBiegeradius (fest/flexibel)4 x/5 x AußendurchmesserTemperaturbereich-40 °C bis +90 °CMaximale Temp. am Leiter+120 °CKurzschlusstemperatur250 °C für 5 SekundenFlammschutztestEN 60332-1-2Witterungs-/UV-BeständigkeitEN 50289-4-17Lebensdauer25 JahreNennspannungDC 1500 V, AC Uo/U: 1.0/1.0 kVMaximale SpannungDC 1800 VIsolationswiderstand1000 M?/kmPrüfspannung (AC)AC 6.5 kV, 50 Hz, 5 MinutenLeiterdurchmesser3.3 mmAußendurchmesser6.1 mmStrombelastbarkeit bei 60°C70 ALeiterwiderstand bei 20°C3.39 k?/kmGewichtCa. 80 kg/kmKabelcodePV842960[AFSDOKUMENTS]
