Afore Smart Meter für Einphasenanwendungen - Effiziente Leistungsmessung Der Afore SAPM-10KW Smart Meter ist ein intelligentes Steuergerät, das speziell entwickelt wurde, um nahtlos mit Afore netzgekoppelten Wechselrichtern zusammenzuarbeiten. Seine Hauptfunktion besteht darin, die Verbrauchs- und Einspeiseleistung auf der netzgekoppelten Seite präzise zu messen und diese Daten über die RS485-Kommunikation an die Wechselrichterausrüstung zu übertragen. Durch die Verwendung des Smart Meters wird sichergestellt, dass die Leistung des Wechselrichters stets kleiner oder gleich der Last auf der Benutzerseite ist. Dadurch wird effektiv verhindert, dass überschüssiger Strom ins Netz eingespeist wird. Damit tragen Sie nicht nur zur Stabilität Ihres Stromnetzes bei, sondern optimieren auch die Effizienz Ihrer Energieerzeugung. Verlassen Sie sich auf Afore, um Ihre Energieerzeugung präzise zu steuern und sicherzustellen, dass Sie die maximale Leistung aus Ihrem netzgekoppelten Wechselrichter herausholen. Technische Daten: Type SAPM-10KW Leistung ( kW )   10 Max. Leistung ( kW ) 18 Genauigkeit ( % ) 1 Nennspannung ( V ) 230 Spannungsbereich ( V ) 184-253 Nennstrom ( A ) 50 Max. Strom( A ) 80 Anschluss für Messung ( Hz ) Direktverbindung Frequenzbereich ( Hz ) 45-65 Netztyp L+N Kommunikation RS485 Abmessungen (B, L, H, mm)  36 x 98 x 65 Schutzart (IP) IP20 Installation 35mm Rail Weitere Produkt-InformationenDatenblatt SAPM-10KW

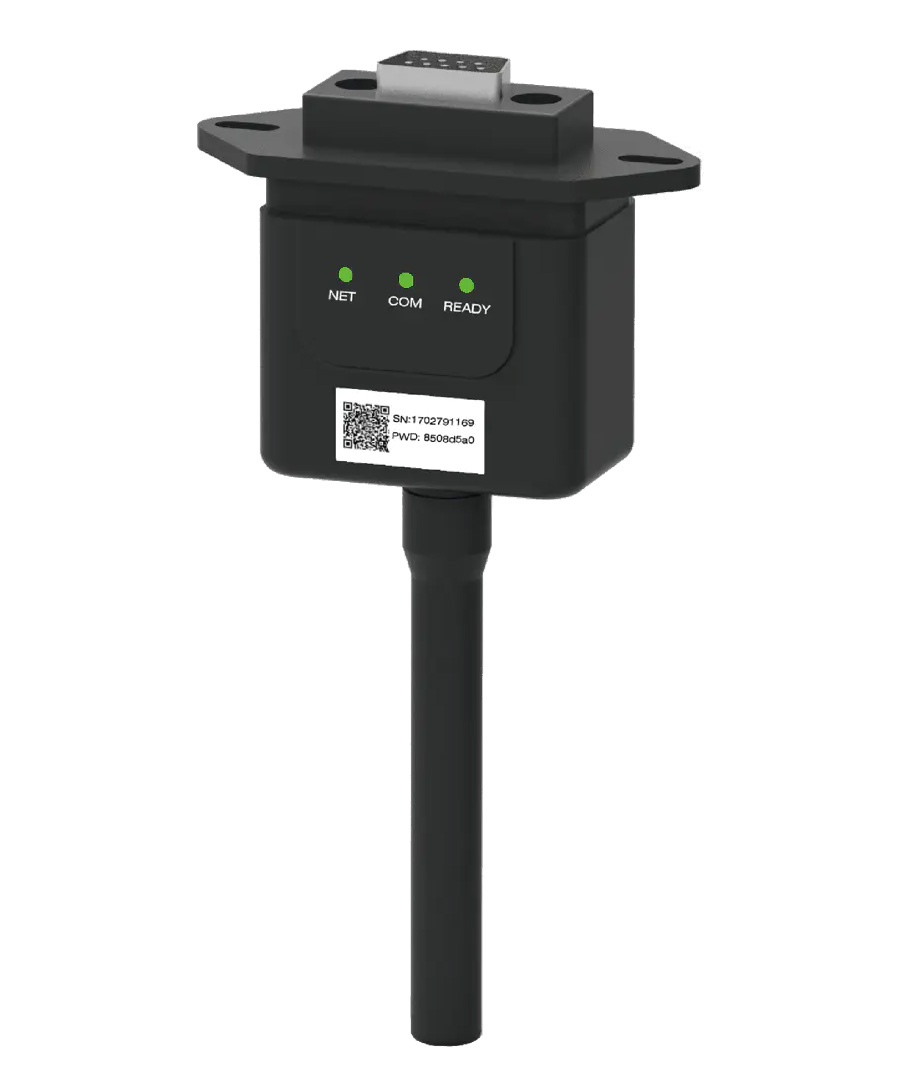

Der Deye Stick Logger LAN - LSE-3 ist ein Gerät, das für die Verbindung von Deye-Wechselrichtern mit dem Internet konzipiert ist, was Fernwartungen ermöglicht. Dieses Gerät zeichnet sich durch seine Vielseitigkeit und Effizienz in der Datenerfassung und Fernüberwachung aus. Es unterstützt Ethernet und andere Kommunikationsmodi, bietet Bluetooth für lokale Debugging-Konfigurationen, und ist kompatibel mit der Solarman-Plattform zur umfassenden Verwaltung von PV-Systemen. Dank seines Plug & Play-Designs, wasserdichten Gehäuses und der unabhängigen Betriebsfähigkeit bietet es eine robuste und benutzerfreundliche Lösung zur Systemüberwachung. Der LSE-3 ist zudem mit einer externen Leuchtanzeige ausgestattet, unterstützt die Überwachung via SOLARMAN APP und verfügt über diverse technische Spezifikationen wie Anpassungsfähigkeit an verschiedene Netzwerkgeschwindigkeiten, RS485/RS232/TTL Datenschnittstellen, eine breite Betriebsspannung und -temperatur, Feuchtigkeitsresistenz, sowie benutzerfreundliche Konfigurations- und Upgrade-Optionen.HauptmerkmaleVielseitige Kommunikationsmodi: Unterstützt Ethernet und weitere Kommunikationsmodi für eine flexible Datenübertragung.Bluetooth-Funktion: Ermöglicht lokale Debugging-Konfiguration und sammelt Betriebs- sowie Stromerzeugungsdaten von Wechselrichtern.Integration mit Solarman-Plattform: Kombiniert mit der professionellen Solarman-Plattform zur Fernüberwachung und effizienten Verwaltung von PV-Systemen.Design und InstallationPlug & Play: Einfache Installation ohne externe Stromversorgung; Stromversorgung direkt über den Wechselrichter.Wasserdichtes Design: IP65-zertifiziert, beständig gegen schlechte Wetterbedingungen und erhöht die Stabilität des Systems.Unabhängige Operation: Schützt Teile im Wechselrichter und eliminiert potenzielle Probleme.Externe Leuchtanzeige: Ermöglicht eine einfache Überprüfung des Loggerstatus.Benutzerfreundlichkeit: Einfacher Austausch bei defekten Geräten.EndbenutzerfunktionenÜberwachung mit SOLARMAN APP: Ermöglicht Endbenutzern die jederzeitige Überwachung der Erträge.Der Deye Data-Stick-Logger Lan (LSE-3) ist eine sichere und zuverlässige Lösung für das Management und die Überwachung von Deye Wechselrichter. Seine robuste Bauweise, einfache Handhabung und fortschrittliche technische Eigenschaften machen ihn zu einem unverzichtbaren Werkzeug für die effiziente und effektive Verwaltung von Deye wechselrichter.Technische Daten:ProduktmodellLSE-3Remote-KommunikationsschnittstelleLANBetriebsfrequenzAdaptives Netzwerk; 10M/100MDatenschnittstelleRS485/RS232/TTLBetriebsspannungDC4,7V~DC15VBetriebsleistung1WSpeicher2M Flash (2M-16M optional)Arbeitstemperatur-40?~+85?Luftfeuchtigkeit im Betrieb?90% (nicht-kondensierend)Anzahl VerbindungenEinsSerielle Kommunikationsratebps (1200-115200bps konfigurierbar)DatenerfassungsintervallStandard 5min (1-15min konfigurierbar)Benutzer KonfigurationWebFirmware-UpgradeFern-UpgradeSonstigesEchtzeitsteuerung, Datenwiederherstellung[AFSDOKUMENTS]

DasEastron SDM630Modbus-V2ist ein hochentwickeltes, bidirektionales Energiezählgerät, das für die präzise Energiemessung und -verrechnung entwickelt wurde. Mit seiner MID-Zertifizierung eignet es sich perfekt für offizielle Verrechnungszwecke. Das Gerät ist ausgestattet mit den neuesten Mikroprozessoren und Technologien und bietet eine Vielzahl an Messmöglichkeiten.Eigenschaften und Vorteile:MID-Zertifiziert: Zugelassen für Verrechnungszwecke, ideal für kommerzielle Anwendungen.Bidirektional und direktmessend: Effiziente Messung bis zu 80A Dauerlast, geeignet für starke Belastungen.Erweiterte Messfunktionen: Gesamtzählwerk für netto kWh und kVArh (Total = Import - Export, phasenbezogen) ab Modelljahr 2022.Optimierte Modbus-Kommunikation: Erweiterte Modbusregistertabelle mit saldierten Werten für eine verbesserte Datenverwaltung.Platzsparendes Design: 4TE Baubreite (72mm) und DIN-gerechte Leitungsführung (Eingang oben, Ausgang unten).Vielseitige Anzeigefunktionen: LCD-Anzeige mit weiß-bläulicher Hintergrundbeleuchtung und touchsensitive Bedienelemente auf der Frontseite.Breites Einsatzspektrum: Geeignet für Einphasen-Wechselstrom oder Dreiphasen-Drehstromnetz im 3- oder 4-Leitersystem.Detaillierte Messparameter: Umfasst eine Vielzahl von Messwerten wie kWh, kVarh, Import/Export kW, kVarh, KVA PF, PF1,2,3, V1,2,3, I1,2,3, Max.Demand, Hz, THD.Zusätzliche Funktionen: THD% Messung auf allen Phasen, zwei S0 Ausgänge für Import und Export und ein passwortgeschütztes Konfigurationsmenü.Das SDM630 verwendet modernste Technologien und ist mit einem blau hinterleuchteten Display und 16 verschiedenen Messparametern ausgestattet. Es kann auch einen negativen Leistungsmesswert anzeigen, was auf eine mögliche Umkehrung der CT-Installation oder -Verbindung hinweist. Mit eingebauten gepulsten Ausgängen und RS485 Modbus RTU bietet es volle Kompatibilität für die Integration in BMS- und Fernüberwachungssysteme.DasEastron SDM630Modbus-V2 Smart Meterist eine fortschrittliche, zuverlässige und vielseitige Lösung für präzise Energiemessung und -verrechnung. Es ist eine ideale Wahl für Fachleute, die ein hochwertiges, zertifiziertes und technologisch fortgeschrittenes Messgerät benötigen.Technische Daten:SpezifikationDetailsModellSDM 630-Modbus V2Max. direkte Strommessung (A)100ADirekte Spannungsmessung zwischen Phasen147-480VDirekte Messung zwischen Phase und Neutralleiter85-480VGenauigkeitsklasseAktive LeistungKlasse 1BlindleistungKlasse 2StromversorgungLeistungsverbrauch≤2W / 10VAEingangsspannung der AC-Stromversorgung85-480VEingangsfrequenz der AC-Stromversorgung50/60Hz ±2%Generelle SpezifikationenAbmessungen (L/H/B) in mm72×100×66Gewicht (kg)0.42MontageoptionenDIN-SchieneSchutzgradIP51AnzeigeLCDKommunikationsschnittstelleRS485Max. Anzahl der anschließbaren Geräte32Geregelter Arbeitstemperaturbereich-25?~+55?Luftfeuchtigkeit0~95%, nicht kondensierendGarantie1,5 Jahre[AFSDOKUMENTS]

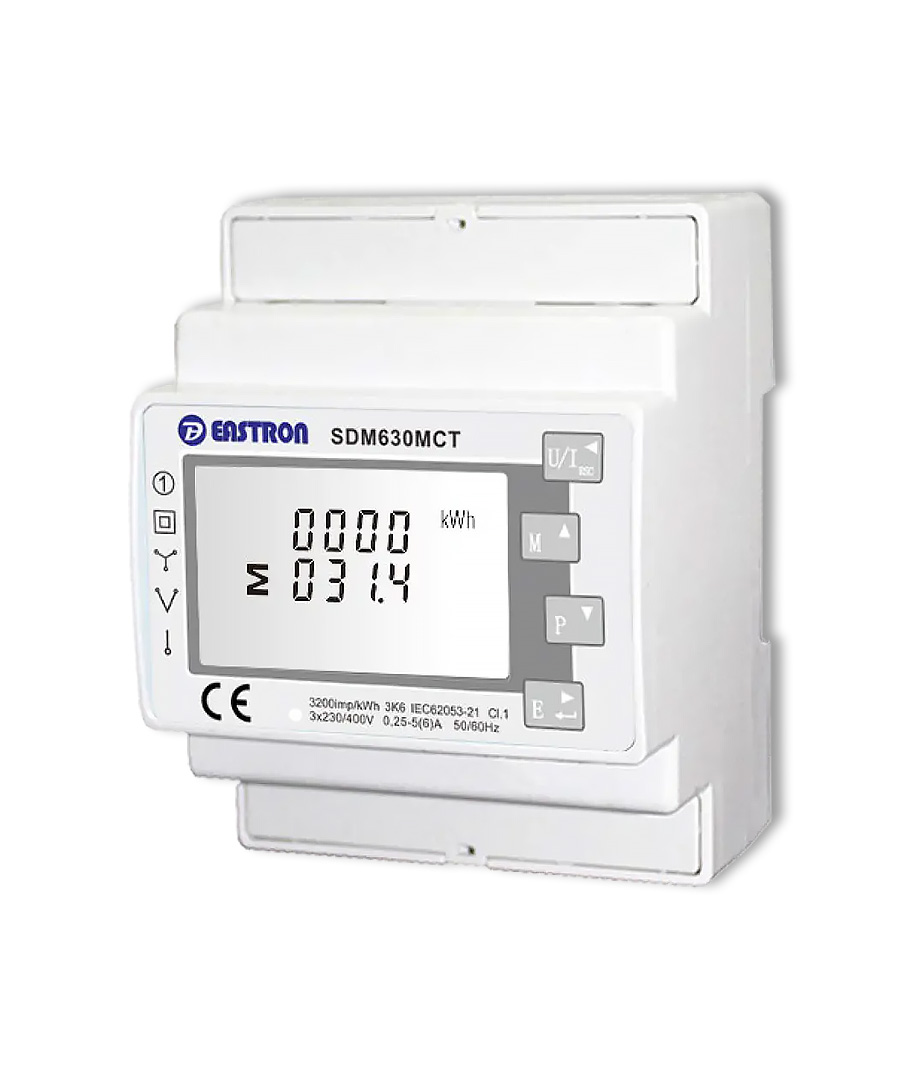

DasSDM630MCTist ein hochleistungsfähiges bidirektionales Energiezählgerät, das für die genaue Energiemessung in verschiedenen Netzsystemen konzipiert ist. Dieses Gerät kombiniert fortgeschrittene Technologie mit benutzerfreundlichem Design und bietet eine Vielzahl an Funktionen für eine präzise Energiemessung.HauptmerkmaleBidirektionale Messung: Misst bis zu 9999A über Messwandler, was eine umfassende Abdeckung für verschiedene Einsatzbereiche ermöglicht.Kompaktes Design: 72mm (4TE) Baubreite, entsprechend 18mm pro TE, bietet eine platzsparende Installation in Elektroverteilungen.Intuitive Anzeige und Bedienung: Ausgestattet mit einem LCD-Bildschirm mit weiß-bläulicher Hintergrundbeleuchtung und touchsensitiven Tasten für eine direkte Bedienung.Vielseitige Einsatzmöglichkeiten: Eignet sich sowohl für einphasige Wechselstrom- als auch für dreiphasige Drehstromnetze im 3- oder 4-Leitersystem.Umfassende Messparameter: Direkt ablesbare Werte umfassen kWh, kVarh, Import/Export kW, kVarh, KVA PF, PF1,2,3, V1,2,3, I1,2,3, Max.Demand, Hz, THD.Präzise THD-Messung: Misst den totalen harmonischen Verzerrungsgrad (THD%) auf allen Phasen.Kommunikationsschnittstelle: RS485 Modbus-RTU für eine nahtlose Integration in bestehende Energiemanagementsysteme.Ausgänge und Konfiguration: Zwei S0-Ausgänge für kW und/oder kVArh mit "immer positiven" aktuellen Ausgaben und ein passwortgeschütztes Konfigurationsmenü für erhöhte Sicherheit.Das Eastron SDM630MCT ist für seinen flexiblen Einsatz in verschiedenen Netzwerkkonfigurationen und für seine präzise Messgenauigkeit bekannt. Es bietet nicht nur detaillierte Energieverbrauchsdaten, sondern auch die Möglichkeit, die Netzqualität zu überwachen und zu analysieren. Dies macht es zu einem unverzichtbaren Werkzeug für Fachleute, die eine genaue und zuverlässige Energiemessung benötigen.DasSDM630MCT - Multifunktions-Wandlermessgerätist eine ideale Lösung für anspruchsvolle Energiemessungen. Mit seiner fortschrittlichen Funktionalität und benutzerfreundlichen Schnittstelle ist es ein Muss für jedes moderne Energiemanagement.Technische Daten:SpezifikationDetailsModellSDM 630 MCTMax. direkte Strommessung (A)1-9999A (mit CT)Direkte Spannungsmessung zwischen Phasen50-950VDirekte Spannungsmessung zwischen Phase und Neutralleiter20 bis 550VGenauigkeitsklasseAktive LeistungKlasse 1BlindleistungKlasse 2StromversorgungLeistungsverbrauch≤2W / 10VAEingangsspannung der AC-Stromversorgung85-275V/120-380VEingangsfrequenz der AC-Stromversorgung50/60Hz ±2%Generelle SpezifikationenAbmessungen (L/H/B) in mm72×94.5×65Gewicht (kg)0.29MontageoptionenDIN-SchieneSchutzgradIP51AnzeigeLCDKommunikationsschnittstelleRS485Max. Anzahl der anschließbaren Geräte32Geregelter Arbeitstemperaturbereich-25?~+55?Luftfeuchtigkeit0~95%, nicht kondensierendGarantie1,5 Jahre[AFSDOKUMENTS]

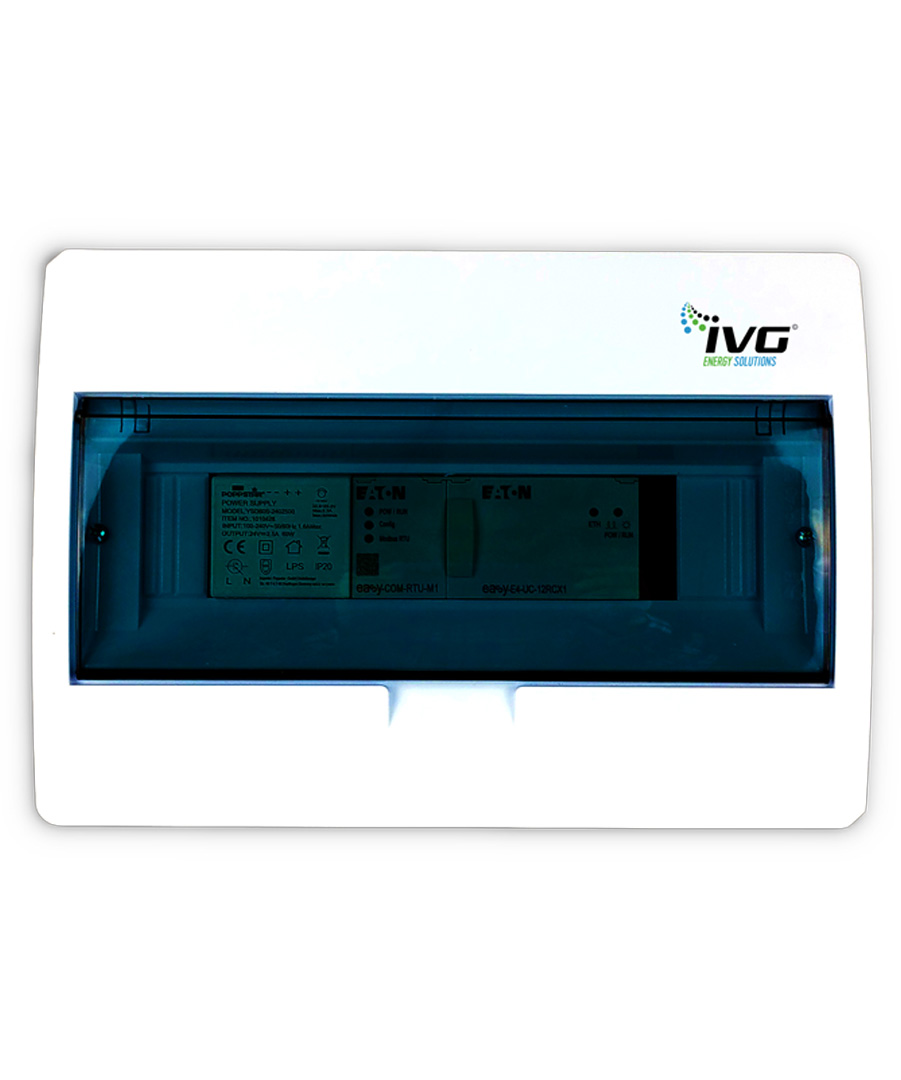

Das IVG NetSync – Deye Rundsteuerpaket ist eine fortschrittliche Erweiterung für Deye Wechselrichter, die eine effiziente Steuerung und Energiemanagement ermöglicht. Es ist kompatibel mit verschiedenen Deye Wechselrichtern, einschließlich Niedervolt-Hybridwechselrichtern (SUN-xxK-SG04LP3-EU) und Hochvolt-Hybridwechselrichtern (SUN-xxK-SG01HP3-EU).HauptfunktionenRundsteuerung: Verarbeitet Rundsteuersignale zur Begrenzung der Einspeiseleistung.SG-Ready Signal: Steuert Geräte wie Wärmepumpen an, über das potenzialfreie Relais „Q1" gesteuert.Generator-Port Umschaltung: Wechselt zwischen einem Micro-Inverter und einem Generator, abhängig von der eingestellten Betriebsart (PV-Leistung oder Uhrzeit).Installation und BedienungNetzanschluss: Anschluss an ein 230V Netzteil, abgesichert durch einen Leitungsschutzschalter B6A - B16 A im Verteilerschrank/Zählerschrank.Modbus RTU: Einfache Verdrahtung für "High Voltage" und "Low Voltage" Deye Wechselrichter.Bedienfeld: Benutzerfreundliche Steuerung über touchsensitive Tasten und ein LCD-Display. Die Bedienung umfasst Navigation durch verschiedene Seiten, Einstellung und Bestätigung von Parametern.Konfiguration und SteuerungEinstellbare Parameter: Möglichkeit zur Aktivierung/Deaktivierung der Rundsteuerfunktion und Festlegung von Limits für den Solarverkauf.Statusanzeige: Anzeige des Betriebsstatus sowie Datum und Uhrzeiteinstellung, mit automatischer Synchronisation über SNTP bei Internetverbindung.Web-Server: Konfiguration über einen Web-Server möglich, zugänglich über die IP-Adresse des Geräts. Benutzername und Passwort sind für den Zugriff erforderlich.Das IVG NetSync – Deye Rundsteuerpaket ist eine ideale Lösung für Anwender, die eine intelligente und anpassbare Steuerung ihrer Deye Wechselrichter benötigen. Es bietet eine Vielzahl von Funktionen zur Energieeffizienzsteigerung und unterstützt sowohl einfache als auch komplexere Energieverwaltungsaufgaben. Mit seiner benutzerfreundlichen Oberfläche und flexiblen Konfigurationsoptionen ist es eine wertvolle Ergänzung für jedes Energiemanagementsystem.[AFSDOKUMENTS]
