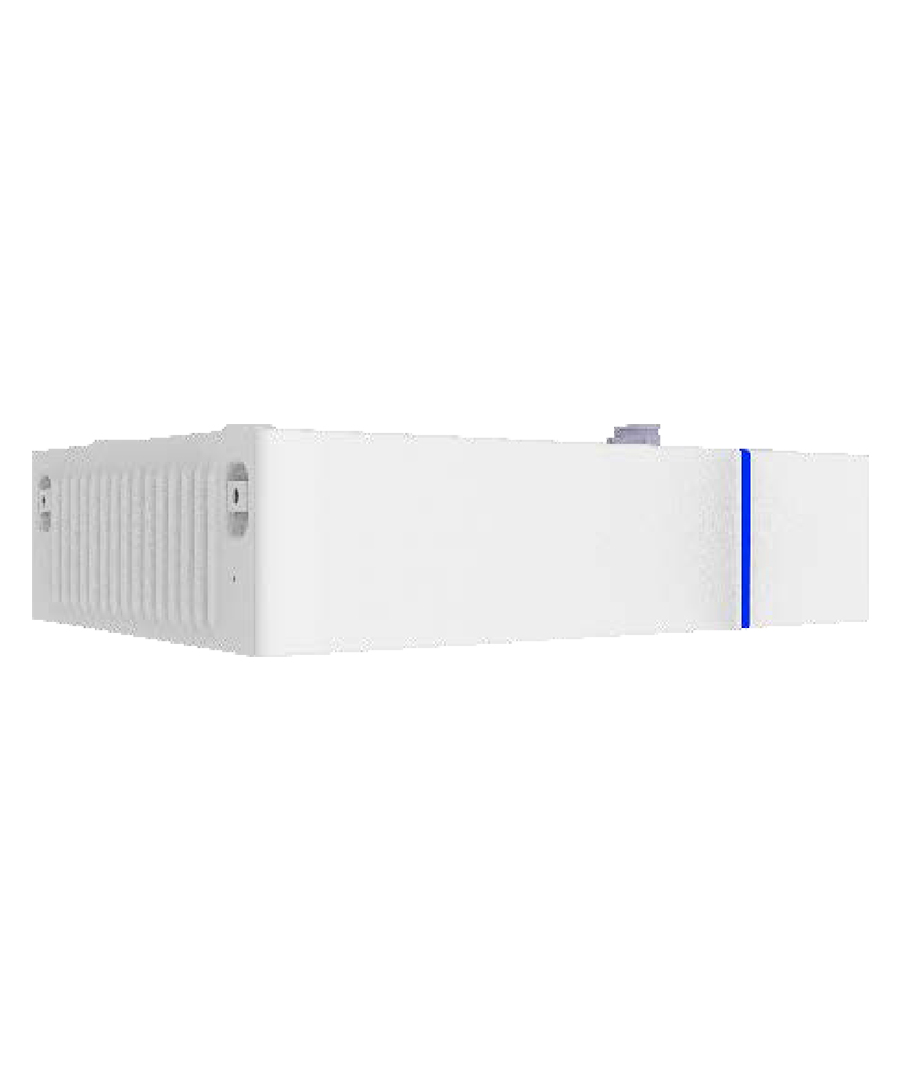

GB-LB / Controller und Grundplatte / für Deye ALL-IN-ONE

Deye GB-LM4.0 (HV 4.09KWH) / Speicher / min. 2 Hochvolt-Batteriemodul des GB-L Systems mit 4,09 kWh Nennenergie (LFP) 4,09 kWh Nennenergie 2-6 Module in Serie IP65 Produktinformationen Das Deye GB-LM4.0 ist ein stapelbares Hochvolt-Batteriemodul des GB-L Systems mit 4,09 kWh Nennenergie und 102,4 V Nennspannung. Der Betrieb erfolgt in Verbindung mit dem GB-LBS Controller und der GB-L Base. Zellchemie LFP, Schutzart IP65 und eine angegebene Zykluslebensdauer von >= 6000 Zyklen. Systemseitig stehen CAN 2.0 und RS485 zur Verfügung; im GB-L System werden u. a. SOC, Leistung und Gesamtspannung über ein LCD angezeigt. Nenn-Lade/Entladestrom 40 A, Spitzenentladung 50 A. Temperaturbereiche: Laden 0-55 °C, Entladen 20-60 °C, Lagerung 0-35 °C. Vorteile LFP-Zellchemie, IP65-Gehäuse und >= 6000 Zyklen (Angaben gemäß Quelle) Serienschaltung von 2-6 Modulen; Systemenergie 8,18-24,56 kWh (90 % DoD: 7,36-22,10 kWh) Kommunikation über CAN 2.0 / RS485; systemseitige LCD-Anzeige Technische Details im Überblick Artikelnummer GB-LM4.0 Hersteller Deye HerstellerNr GB-LM4.0 EAN 4262434550520 Hinweise Betrieb im GB-L System mit GB-LBS (HV-Batterie-Cluster-Steuerung) und GB-L Base Mindestanzahl 2 Module; Erweiterung auf bis zu 6 Module in Serie Temperaturbereiche für Laden, Entladen und Lagerung beachten Kompatibles System & Erweiterungen Controller & Basis: Betrieb mit GB-LBS (HV-Batterie-Cluster-Steuerung) und GB-L Base Serienschaltung ohne Kabel: 2-6 Module in Serie; resultierende Nennspannungen 204,8 / 307,2 / 409,6 / 512 / 614,4 V Energie skalierbar: Systemenergie 8,18-24,56 kWh; nutzbar (90 % DoD) 7,36-22,10 kWh Funktionen Sicherheitsdesign: Explosionsentlastung und integrierte Brandschutz-Einrichtung (Feuerquelle in 3 s unterbrechen) Hochvolt-Stack: kabellose Serienverschaltung der Module Thermomanagement: Temperaturerfassung an Zellen und Leistungsteilen; optionales Heizen für Tieftemperatur-Szenarien Intelligent & visuell: Remote-Upgrade, Echtzeit-Warnmeldungen, LCD-Datenausgabe (im GB-L System) Anwendungsbereiche Heim- und Gewerbespeicher Netzparallel, notstromfähig oder Off-Grid Erweiterbare Energiespeicherlösungen mit Hochvolt-Hybrid- oder PCS-Systemen Normen & Zertifikate nicht angegeben Lieferumfang nicht angegeben nicht angegeben Downloads

Deye 20 kW All-in-One Wechselrichter (GB-S20K-EU) Artikelnummer GB-S20K-EU - Hersteller Deye - EAN 4262434551442 3-phasig On-/Off-Grid & Hybrid 2 MPPT (2+2 Strings) Produktinformationen Der Deye GB-S20K-EU ist ein dreiphasiger All-in-One-Wechselrichter für On-Grid-, Off-Grid- und Hybridbetrieb. Er bietet 2 MPPT mit 2+2 Strings, eine maximale PV-Eingangsleistung von 26 kW sowie eine USV-Funktion mit 1,5× Spitzenleistung für 10 s. Bis zu 10 Geräte können parallel betrieben werden; die Speicherung von Dieselgenerator-Energie wird unterstützt. Die hochvoltige, kabellos gestapelte Batteriearchitektur erhöht die Systemeffizienz. 100 % unsymmetrische Abgabe ist möglich (bis zu 60 % der Nennleistung je Phase). Weitere Eckdaten umfassen Nenn-/Max.-AC-Leistung 20/22 kW, hohe MPPT-Wirkungsgrade und Schutzfunktionen inkl. optionalem AFCI. Vorteile Dreiphasiger All-in-One-Betrieb für On-/Off-Grid und Hybrid 100 % unsymmetrische Abgabe bis 60 % je Phase Parallelschaltung von bis zu 10 Geräten Technische Details im Überblick Artikelnummer GB-S20K-EU Hersteller Deye HerstellerNr nicht angegeben EAN 4262434551442 Hinweise USV-Funktion: 1,5× Spitzenleistung für 10 s Betriebstemperatur bis 60 °C (Leistungsreduktion > 45 °C) AFCI optional Kompatibles System & Erweiterungen Hochvolt-Batteriemodule GB-LM4.0: 4,09 kWh je Modul, 102,4 V, 40 Ah 2–6 Module in Serie: Systemenergie 8,18–24,54 kWh; nutzbar 7,36–22,08 kWh (90 % DoD) IP65; 10JahresGarantie; ≥ 6000 Zyklen (70 % EOL, 25 °C, 0,5C) Funktionen 100 % unsymmetrische Abgabe mit bis zu 60 % der Nennleistung pro Phase Parallelschaltung bis 10 Geräte für On-/Off-Grid-Betrieb Generator-Integration zur Energiespeicherung aus Dieselgeneratoren Hochvolt-Stack ohne Kabel zur Effizienzsteigerung Thermomanagement und Low-Temp-Option inkl. optionaler Heizfunktion Anwendungsbereiche On-Grid-Systeme Off-Grid-Systeme Hybrid-Systeme Unterbrechungsfreie Stromversorgung (USV-Funktion) und Speicherbetrieb mit Dieselgenerator-Integration Normen & Zertifikate CEI 0-21, VDE-AR-N 4105, NRS 097 IEC 62116, IEC 61727, G98/G99 Netzrichtlinien: VDE 0126-1-1, RD 1699, C10-11 EMV/Sicherheit: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1/-2 Lieferumfang nicht angegeben Angaben vorbehaltlich Irrtum und Änderung. Abbildungen können abweichen. Downloads

Deye 3Phasig 15kW ALL-IN-ONE Wechselrichter Hersteller: Deye - Artikelnummer: GB-S15K-EU - EAN: 4262434551435 15 kW AC 3-phasig Hybrid Modell GB-S15K-EU Produktinformationen Der Deye GB-S15K-EU ist ein dreiphasiger All-in-One-Wechselrichter für On-Grid-, Off-Grid- und Hybridbetrieb. Er bietet zwei MPPT-Eingänge, hohe PV-Eingangsleistung, USV-Funktion, 100 % unsymmetrische Abgabe (bis 60 % je Phase) sowie die Parallelschaltung von bis zu 10 Geräten. Ein Generator-Eingang zur Energiespeicherung aus Dieselgeneratoren wird unterstützt. Ausgelegt für 220/380 V bzw. 230/400 V Netze.   Die PV-Seite unterstützt bis zu 19,5 kW DC bei maximal 1000 V, mit MPPT-Bereich von 150–850 V. Im Off-Grid-Betrieb steht eine 1,5× Spitzenleistung für 10 s zur Verfügung. Smart-Load, AC-Kopplung und BMS-Kommunikation (CAN) erleichtern die Systemintegration. Schutzfunktionen umfassen PV-Eingangs-Blitzschutz, Verpol-/Isolations-/RCMU-Überwachung, Überstrom/Kurzschluss/Überspannung, Überspannungsschutz DC Typ II / AC Typ III sowie optionales AFCI. Betrieb bis 60 °C (Leistungsreduktion > 45 °C).   Vorteile Hohe Systemeffizienz: 97,6 % max. Wirkungsgrad und 99,9 % MPPT-Effizienz Maximale Flexibilität: 2 MPPT, HV-Batteriestack 8,18–24,54 kWh, Parallelschaltung bis 10 Geräte Versorgungssicherheit: 1,5× Überlast (10 s), USV-Funktion und 100 % Phasenunsymmetrie Technische Details im Überblick   Artikelnummer GB-S15K-EU Hersteller Deye HerstellerNr nicht angegeben EAN 4262434551435   Hinweise Ausgelegt für dreiphasige Netze 220/380 V bzw. 230/400 V. Leistungsreduktion oberhalb 45 °C beachten; Betrieb bis 60 °C. Parallelschaltung von bis zu 10 Geräten gemäß Herstellerangaben und Projektplanung umsetzen. Kompatibles System & Erweiterungen   Kompatibles Hochvolt-Batteriesystem mit stapelbaren Modulen. GB-LM4.0: 4,09 kWh je Modul, 102,4 V, 40 Ah; 2–6 Module in Serie; Systemenergie 8,18–24,54 kWh; nutzbar 7,36–22,08 kWh (90 % DoD) Nenn/Max. Lade-/Entladestrom 40/50 A ≥ 6000 Zyklen (70 % EOL, 25 °C, 0,5C) Schutzart IP65; 10JahresGarantie Funktionen   On-Grid/Off-Grid/AC-Kopplung; Zero-Export via Energiemanagement Generator-Integration: Speicherung von Dieselgenerator-Energie unterstützt Smart-Load und AC-Kopplung für Lastmanagement USV-Funktion mit identischer AC-Nennleistung 100 % unsymmetrische Abgabe (bis 60 % je Phase) Temperaturerfassung an Zellen/Leistungsteilen; optionales Heizen für Tieftemperatur-Szenarien Anwendungsbereiche   Hybrid- und Notstrom-Systeme in Unternehmen und größeren Wohngebäuden (230/400 V) Off-Grid/Inselbetrieb mit Generator-Stützung und hohen Lasten Lastmanagement (Smart-Load) und Zero-Export in netzsensiblen Projekten Normen & Zertifikate   CEI 0-21, VDE-AR-N 4105, IEC 62116/61727, G98/G99 EMV/Sicherheit: IEC/EN 61000-6-1/2/3/4 Sicherheit: IEC/EN 62109-1/-2 Lieferumfang (+ Disclaimer)   nicht angegeben   Abbildungen können abweichen. Technische Angaben gemäß vorliegender Herstellerinformationen; Änderungen vorbehalten. Downloads

Deye 12 kW All-in-One Wechselrichter (GB-S12K-EU) Dreiphasiger All-in-One-Wechselrichter für On-Grid, Off-Grid und Hybridbetrieb mit 2 MPPT und HV-Batterieunterstützung 12 kW, dreiphasig On-/Off-Grid & Hybrid Art.-Nr. GB-S12K-EU Produktinformationen Der Deye GB-S12K-EU ist ein dreiphasiger All-in-One-Wechselrichter für den Netz-, Insel- und Hybridbetrieb. Er kombiniert zwei MPP-Tracker, hohe PV-Eingangsleistung und die Unterstützung eines Hochvolt-Batteriesystems. 100 % unsymmetrische Abgabe (bis 60 % je Phase), AC-Kopplung und Smart-Load ermöglichen flexibles Energiemanagement an 220/380 V bzw. 230/400 V Netzen. Zu den Merkmalen zählen Parallelschaltung von bis zu 10 Geräten, Off-Grid-Spitzenleistung 1,5× für 10 s, Generator-Support sowie umfangreiche Schutzfunktionen inklusive Überspannungsschutz DC Typ II / AC Typ III und optionalem AFCI. Betrieb bis 60 °C (Leistungsreduktion > 45 °C), MPPT-Wirkungsgrad 99,9 % und fünf Jahre Garantie runden das System ab. Vorteile Hohe Effizienz: max. 97,6 % und MPPT 99,9 % Flexibel: 2 MPPT (2+1 Strings), HV-Batteriestack bis 24,54 kWh, Parallelschaltung bis 10 Geräte Versorgungssicherheit: 1,5× Überlast (10 s) und 100 % Phasenunsymmetrie Technische Details im Überblick Artikelnummer GB-S12K-EU Hersteller Deye HerstellerNr nicht angegeben EAN 4262434551428 Hinweise Betrieb bis 60 °C; Leistungsreduktion > 45 °C Optionaler Lichtbogenschutz (AFCI) verfügbar Garantie: 5 Jahre Kompatibles System & Erweiterungen Kompatibles Hochvolt-Batteriesystem (Li-Ion) mit GB-LM4.0 Modulen sowie erweiterbare Systemarchitektur. GB-LM4.0 Modul: 4,09 kWh, 102,4 V, 40 Ah; IP65 2-6 Module in Serie: Systemenergie 8,18-24,54 kWh; nutzbar 7,36-22,08 kWh (90 % DoD) Nenn/Max. Lade-/Entladestrom 40/50 A; >= 6000 Zyklen (70 % EOL, 25 °C, 0,5C); 10-Jahres-Garantie Parallelschaltung bis 10 Geräte für On-/Off-Grid Generator-Support, Smart-Load und AC-Kopplung Funktionen On-Grid, Off-Grid und Hybridbetrieb 2 MPPT (2+1 Strings), DC bis 1000 V, MPPT-Bereich 150-850 V 100 % unsymmetrische Abgabe, bis 60 % je Phase Off-Grid-Spitzenleistung 1,5× für 10 s Smart-Load, AC-Kopplung und Generator-Integration Anwendungsbereiche Hybrid- und Notstrom-Systeme in Unternehmen und großen Wohngebäuden (230/400 V) Off-Grid/Inselbetrieb mit Generator-Stützung Lastmanagement (Smart-Load) in netzsensiblen Projekten Normen & Zertifikate CEI 0-21 VDE-AR-N 4105 IEC 62116 / IEC 61727 G98 / G99 Lieferumfang nicht angegeben Abbildungen ähnlich. Technische Änderungen und Irrtümer vorbehalten. Downloads

DEYE 10kW All-in-One Wechselrichter 3Phasig Hersteller: Deye | Artikelnummer: GB-S10K-EU | EAN: 4262434551411 3-phasig 10 kW AC All-in-One Produktinformationen Der Deye GB-S10K-EU ist ein dreiphasiger All-in-One-Wechselrichter für On-Grid-, Off-Grid- und Hybridbetrieb. Er bietet PV-Einspeisung über 2 MPPT, USV-Funktion und den Einsatz in Netzen mit 220/380 V bzw. 230/400 V.   Das System unterstützt Parallelschaltung von bis zu 10 Geräten, Smart-Load und AC-Kopplung. Ein Generator-Eingang wird unterstützt; die HV-Batterieseite (Li-Ion) deckt 160-700 V ab und kommuniziert per CAN mit dem BMS.   Vorteile 2 MPPT, HV-Batteriestack und Parallelschaltung bis 10 Geräte USV-Funktion, 1,5× Überlast (10 s) und 100 % Phasenunsymmetrie Schutzmechanismen inkl. Überspannungsschutz (DC Typ II / AC Typ III), optional AFCI Technische Details im Überblick   Artikelnummer GB-S10K-EU Hersteller Deye HerstellerNr nicht angegeben EAN 4262434551411   Hinweise Geeignet für Netze mit 220/380 V bzw. 230/400 V Betriebstemperatur bis 60 °C; Leistungsreduktion oberhalb 45 °C Optionaler Lichtbogen-Schutz (AFCI) verfügbar Kompatibles System & Erweiterungen   Hochvolt-Batteriesystem (LiFePO4): GB-LM4.0 (4,09 kWh je Modul, 102,4 V, 40 Ah); 2-6 Module in Serie; Systemenergie 8,18-24,54 kWh; nutzbar 7,36-22,08 kWh (90 % DoD); HV-Stack ohne Kabelverbindung zwischen Modulen Leistung & Lebensdauer: Nenn/Max. Lade-/Entladestrom 40/50 A; >= 6000 Zyklen (70 % EOL, 25 °C, 0,5C); Schutzklasse IP65; 10-Jahres-Garantie Erweiterungen: Parallelschaltung bis 10 Geräte (On-/Off-Grid), Smart-Load und AC-Kopplung; Generator-Eingang unterstützt Funktionen   Hybridfähig: On-Grid/Off-Grid/AC-Kopplung, Zero-Export und Smart-Load-Betrieb Generator-Integration: Energiespeicherung aus Dieselgenerator unterstützt Thermomanagement: Temperaturerfassung an Zellen/Leistungsteilen; optionales Heizen für tiefe Umgebungstemperaturen Anwendungsbereiche   Hybrid- und Notstrom-Systeme in Unternehmen und großen Wohngebäuden (230/400 V) Off-Grid-/Inselanlagen mit Generator-Stützung und hohem Leistungsbedarf Lastmanagement und Zero-Export in netzsensiblen Projekten Normen & Zertifikate   Netzrichtlinien: CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G98/G99 EMV/Sicherheit: IEC/EN 61000-6-1/-2/-3/-4, IEC/EN 62109-1/-2 Lieferumfang   nicht angegeben   Technische Angaben und Ausstattungsmerkmale basieren auf den vorliegenden Informationen; Änderungen und Irrtümer vorbehalten. Downloads
