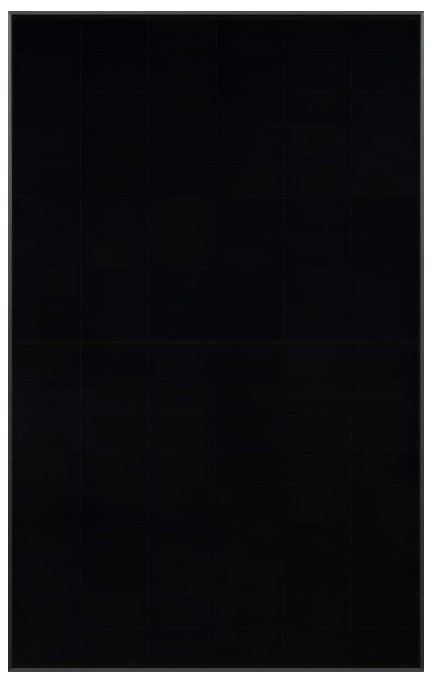

BAUER BS-480-108M10BCBB-GG 480Wp Glas-Glas Black

BAUER SOLARTECHNIK Glas-Glas Black Back Contact BS-108M10BCBB-GG 480 W

Bifaziales Glas-Glas-Photovoltaikmodul mit Back-Contact-Halbzellen für leistungsstarke PV-Anlagen mit hoher Flächeneffizienz.

480 Wp 23,52 % Wirkungsgrad Glas-Glas bifazial

Produktinformationen

Das BAUER SOLARTECHNIK BS-480-108M10BCBB-GG ist ein Glas-Glas Black Back Contact Solarmodul mit 480 Wp Nennleistung. Die Kombination aus Back-Contact-Zelltechnologie, bifazialen Halbzellen und schwarzer Moduloptik ist auf hohe Flächeneffizienz, zusätzliche Erträge über die Modulrückseite und eine homogene Anlagengestaltung ausgelegt.

Der robuste Glas-Glas-Aufbau mit Premium Protect Antireflexions-Glas auf der Vorderseite, schwarz beschichtetem Antireflexions-Glas auf der Rückseite und eloxiertem Aluminiumrahmen unterstützt einen langlebigen Betrieb. Mit IP68-Anschlussdose, Stäubli MC4/EVO2A-Verbindern, 1.500 V DC maximaler Systemspannung und 30 A maximaler Serien-Sicherung eignet sich das Modul für entsprechend ausgelegte Photovoltaiksysteme.

Vorteile

Bifaziale Back-Contact-Halbzellen ermöglichen zusätzliche Energieerträge über die Modulrückseite bei geeigneten Reflexionsbedingungen.
Der Glas-Glas-Aufbau mit 2 mm Frontglas und 2 mm Rückglas unterstützt Stabilität, Haltbarkeit und erhöhten Brandschutz.
Die Schutzart IP68 der Anschlussdose unterstützt den zuverlässigen Einsatz in entsprechend geeigneten PV-Installationen.

Technische Details im Überblick

Artikelnummer: nicht angegeben
Hersteller: BAUER SOLARTECHNIK
Herstellernummer: BS-480-108M10BCBB-GG
EAN: nicht angegeben
Modultyp: Glas-Glas Black Back Contact
Zelltechnologie: Back Contact
Zelltyp: Bifaziale Halbzellen
Bifazial: Ja
Modulaufbau: Glas-Glas
Anzahl Halbzellen: 108
Nennleistung: 480 Wp
Leistungstoleranz: 0 bis +3 %
Modulwirkungsgrad: 23,52 %
MPP-Spannung Vmpp: 33,85 V
MPP-Strom Impp: 14,18 A
Leerlaufspannung Voc: 40,47 V
Kurzschlussstrom Isc: 15,02 A
STC-Einstrahlung: 1.000 W/m²
STC-Zelltemperatur: 25 °C
STC-Air-Mass: AM 1,5
NOCT: 45 ± 2 °C
Temperaturkoeffizient Pmax: -0,26 %/°C
Temperaturkoeffizient Voc: -0,22 %/°C
Temperaturkoeffizient Isc: +0,05 %/°C
Bifazialitätsfaktor: 70 % ± 5 %
Leistung bei 10 % Bifacial Gain: 528 W (+48 W)
Leistung bei 20 % Bifacial Gain: 576 W (+96 W)
Leistung bei 30 % Bifacial Gain: 624 W (+144 W)
Maximale Systemspannung: 1.500 V DC (TÜV)
Maximale Serien-Sicherung: 30 A
Abmessungen: 1.800 × 1.134 × 30 mm
Länge: 1.800 mm
Breite: 1.134 mm
Höhe: 30 mm
Gewicht: 24,8 kg
Einbettmaterial: EVA
Frontglas: Premium Protect Antireflexions-Glas
Rückglas: schwarz beschichtetes Antireflexions-Glas
Glasstärke vorne: 2 mm
Glasstärke hinten: 2 mm
Rahmen: eloxierte Aluminiumlegierung
Rahmenfarbe: schwarz
Anschlussdose: IP68
Schutzart Anschlussdose: IP68
Arbeitsnenntemperatur: 45 +/- 2/°C
Betriebstemperatur: -40 bis 85°C
Statische Last: bis zu 5400 Pa
Hageltest: HW3 Ø 30 mm bei ~ 24 m/s
Anschlussbox(en): IP68, 3 bypass diodes
Kabel & Verbinder: 1x4 mm², 1200 mm, Stäubli MC4/EVO2A
Brandklasse: A n. IEC 61730-2
Zertifizierungen: IEC 61215, IEC 61730, IEC 61701 (Salznebel), IEC 62716 (Ammoniak)
Produktgarantie: 30 Jahre
Leistungsgarantie: 30 Jahre
Lineare Leistungsgarantie: Mindestleistung von 88,85% nach 30 Jahren
Module pro Palette (480W): 36
Paletten/Module je Lkw (480W): 24/864

Hinweise

Bitte lesen Sie die Sicherheits- und Montageanleitung, bevor Sie dieses Produkt verwenden.
Bei der Systemauslegung sind die maximale Systemspannung von 1.500 V DC und die maximale Serien-Sicherung von 30 A zu berücksichtigen.
Änderungen vorbehalten.

Kompatibles System & Erweiterungen

Geeignet für Photovoltaiksysteme mit einer maximalen Systemspannung von 1.500 V DC (TÜV).
Auslegung mit maximaler Serien-Sicherung von 30 A.
Anschluss über 1x4 mm² Kabel mit 1200 mm Länge und Stäubli MC4/EVO2A-Verbindern.
Bifaziale Nutzung unterstützt zusätzliche Erträge bei schwach, gut oder sehr gut reflektierenden Flächen gemäß Herstellerangabe.

Funktionen

Umwandlung von Solarenergie über 108 bifaziale Back-Contact-Halbzellen.
Bifaziale Zelltechnologie mit 70 % ± 5 % Bifazialitätsfaktor für zusätzliche rückseitige Energieaufnahme.
Anti-Shading-Technologie zur Reduzierung von Leistungsverlusten bei teilweiser Verschattung laut Herstellerangabe.
Glas-Glas-Konstruktion mit Antireflexions-Glas auf Vorder- und Rückseite.
IP68-Anschlussbox mit 3 bypass diodes.

Anwendungsbereiche

Leistungsstarke Photovoltaikanlagen mit hoher Flächeneffizienz.
PV-Anlagen, bei denen eine homogene schwarze Moduloptik gewünscht ist.
Installationen mit geeigneten Reflexionsbedingungen zur Nutzung bifazialer Mehrerträge.

Normen & Zertifikate

IEC 61215
IEC 61730
Brandklasse A n. IEC 61730-2
IEC 61701 (Salznebel)
IEC 62716 (Ammoniak)

Lieferumfang

nicht angegeben

Abbildungen können optionales Zubehör zeigen. Maßgeblich ist der ausdrücklich angegebene Lieferumfang.
