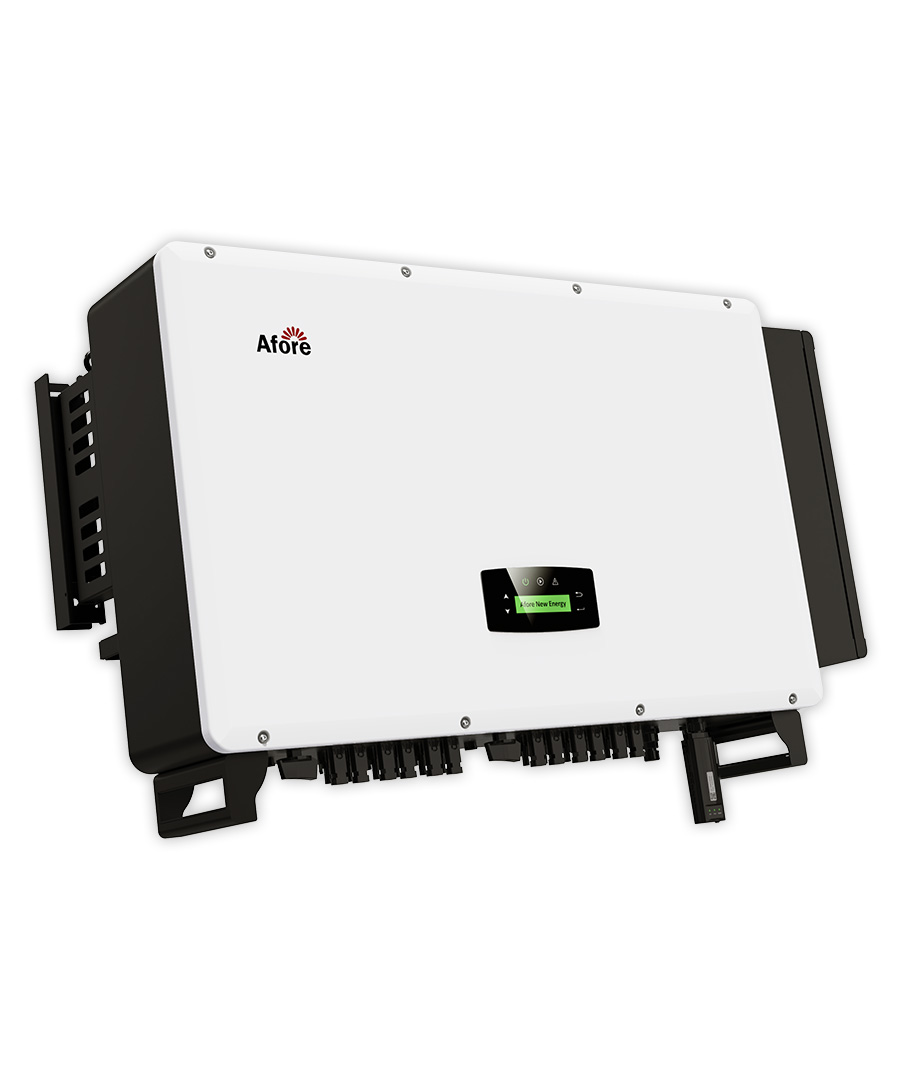

Afore 70kW Stringwechselrichter 3Phasig
Produktnummer:
BNT070KTL
Hersteller:
Afore
Produktinformationen "Afore 70kW Stringwechselrichter 3Phasig"
Afore 70kW Stringwechselrichter 3Phasig
Dreiphasiger Stringwechselrichter Afore BNT070KTL mit 70 kW, 6 MPPT und Schutzart IP66.
70 kW AC
6 MPPT / 12 Strings
IP66
Produktinformationen
Der Afore BNT070KTL ist ein dreiphasiger Stringwechselrichter für große Dach- und Freiflächenanlagen. Er bietet 6 MPP-Tracker für 12 Strings, eine maximale DC-Spannung von 1100 V und ein Vollleistungsfenster von 500-850 V. Das wetterfeste Gehäuse (IP66) mit externen Induktivitäten unterstützt die Wärmeabfuhr; die Kühlung erfolgt über einen intelligenten Lüfter (IP68). Ein integrierter DC-Schalter sowie Überspannungsschutz Typ II (AC/DC) sind enthalten.
Die Bedienung erfolgt per Sensor-Touch. Monitoring ist standardmäßig via WiFi möglich; Ethernet oder GPRS sind optional. Smart IV-Kurvenscan, intelligentes String-Monitoring und Remote-Firmware-Updates erleichtern Betrieb und Wartung. Die DC-Seite unterstützt Y-Verbinder und ist kompatibel mit 210 mm sowie bifazialen Modulen. Auf der AC-Seite arbeitet das Gerät mit 230/400 V bei 50/60 Hz; der Leistungsfaktor ist standardmäßig 1 und von 0,8 führend bis 0,8 nacheilend einstellbar; der Ausgangsstrom-THDi liegt bei < 3 %.
Vorteile
- 6 MPPT mit 12 Strings und Vollleistungsfenster von 500-850 V
- Stringströme bis 38 A; geeignet für 210 mm und bifaziale Module
- Smart-Monitoring mit IV-Kurvenscan und Remote-Firmware-Updates
Technische Details im Überblick
Artikelnummer
BNT070KTL
Hersteller
Afore
HerstellerNr
nicht angegeben
EAN
nicht angegeben
Hinweise
- Netzspannungs- und Frequenzbereiche gemäß lokalem Standard (260-519 Vac; 45-55/55-66 Hz)
- AFCI (Lichtbogenschutz) optional
- DC-Seite unterstützt Y-Verbinder; kompatibel mit 210 mm/bifazialen Modulen
Kompatibles System & Erweiterungen
- Kompatibel mit 210 mm-Solarmodulen und bifazialen Modulen
- DC-Anschlüsse: MC4; DC-Seite unterstützt Y-Verbinder
- Schnittstellen: RS485 und WiFi (Standard); Ethernet/GPRS optional; unterstützt Aluminiumleiterzugang
Funktionen
- 6 MPP-Tracker mit 12 Strings; MPPT-Bereich 200-1000 V; Vollleistungsfenster 500-850 V; Startspannung 200 V
- Max. Wirkungsgrad 99,00 % ; europäischer Wirkungsgrad 98,30 %
- Smart IV-Kurvenscan und intelligentes String-Monitoring; Remote-Firmware-Updates
- Sensor-Touch-Bedienung; intelligenter Lüfter (IP68)
- Integrierter DC-Schalter; Überspannungsschutz Typ II (AC/DC); PV-Verpolschutz; Isolationswiderstandsdetektion
- AC-Kurzschluss/Überstrom/Überspannung; Erd-/Leckstrom- und Anti-Islanding-Schutz; Übertemperaturschutz; Leistungsfaktor Standard 1, einstellbar 0,8 führend bis 0,8 nacheilend; AFCI optional
Anwendungsbereiche
- Gewerbliche Dach- und Freiflächenanlagen
- PV-Parks und Industrieeigenverbrauch mit Blindleistungsmanagement
- O&M und Repowering mit Monitoring, IV-Kurvenscan und Remote-Wartung
Normen & Zertifikate
- EMV: EN/IEC 61000-6-2, EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12
- Sicherheit: IEC 60068, UL1741, EN62109
- Netzanschluss: IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149&16150, AS4777.2, NB/T32004, G98/G99, IEC61727
Lieferumfang
nicht angegeben
Angaben gemäß Herstellerdokumentation. Technische Änderungen und lokale Normvorgaben sind zu beachten.
