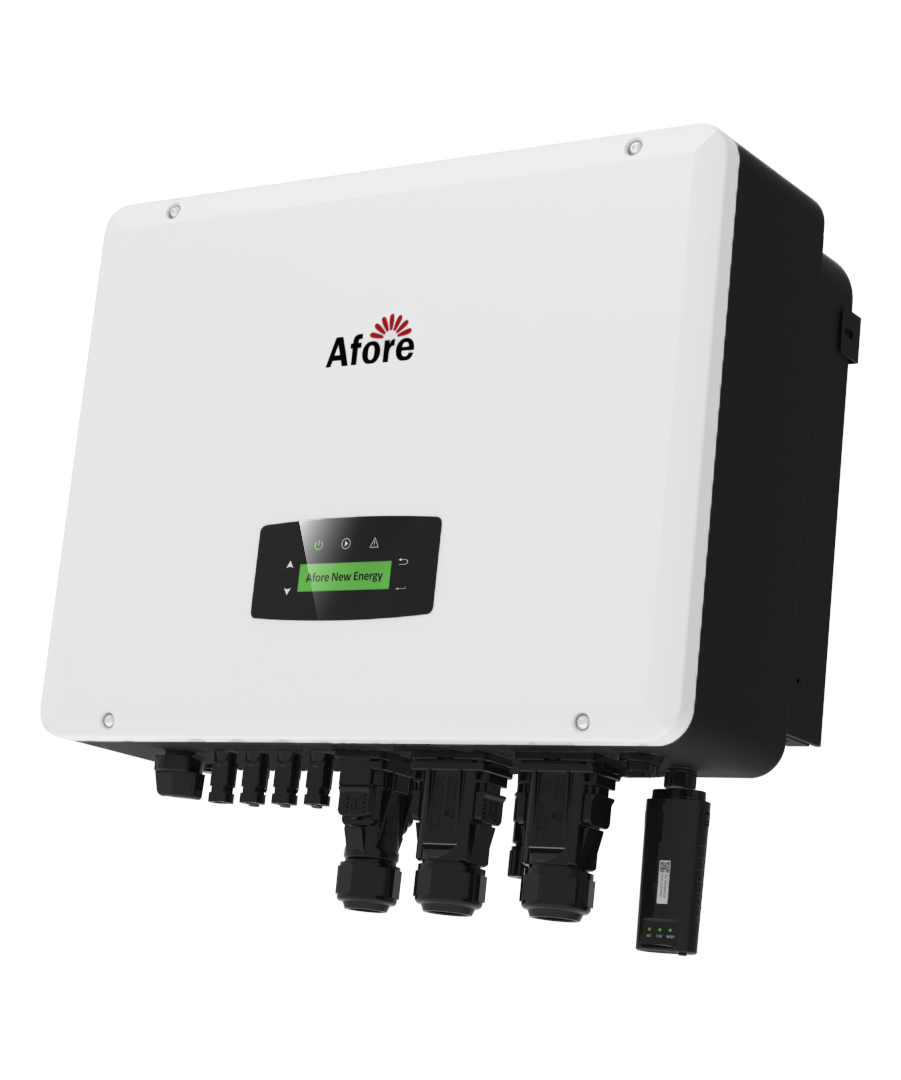

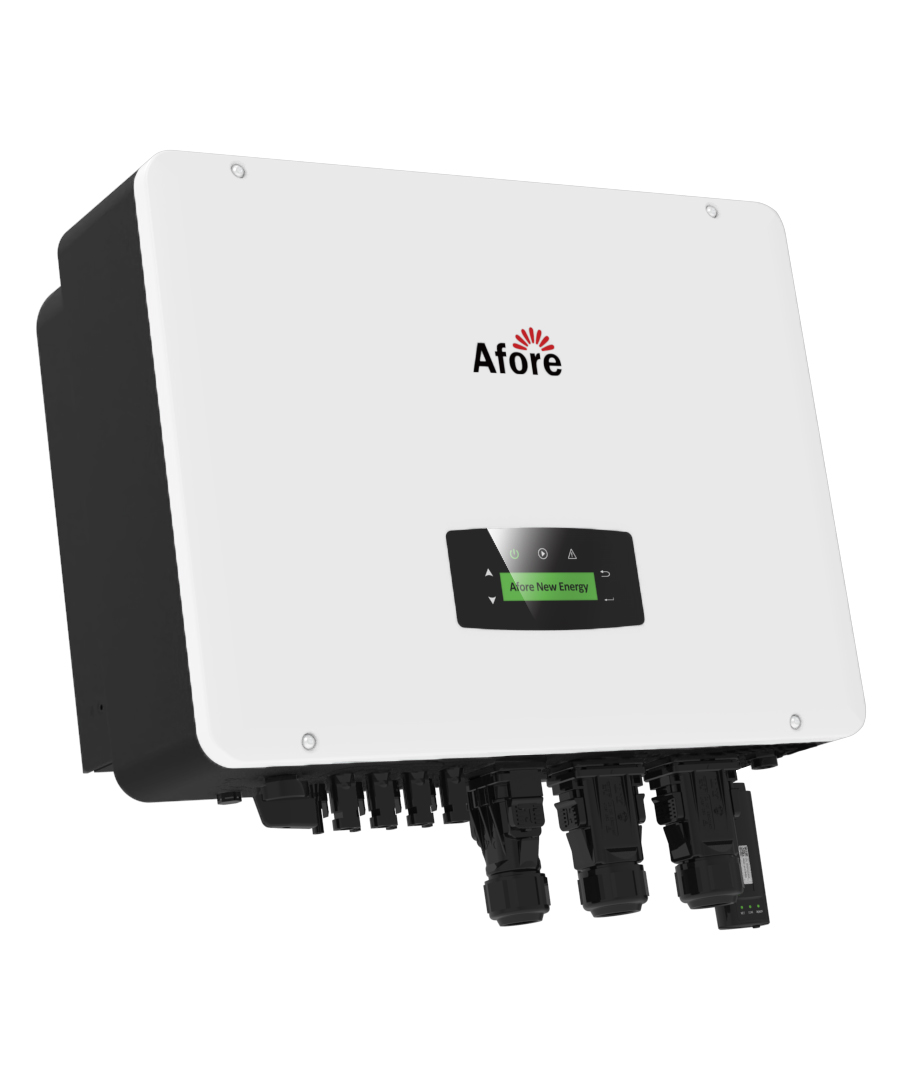

Afore AF10K-MTH – 10 kW Hybridwechselrichter (Hochvolt) für dreiphasige Energiesysteme

Der Afore AF10K-MTH ist ein 3-Phasen-Hybridwechselrichter für Hochvoltbatterien, entwickelt für maximale Unabhängigkeit in Wohn- und Gewerbeanwendungen. Er unterstützt konfigurierbare Betriebsmodi (Time-of-Use), 100 % unsymmetrische Phasenlasten und besitzt eine integrierte Anti-Einspeise-Funktion. Die UPS-Funktion (< 10 ms) hält kritische Verbraucher bei Netzausfall versorgt; im Backup-Betrieb sind kurzfristig bis zu 150 % Überlast möglich.

Technische Details im Überblick:

• Leistung & Phase:10 kW Nenn-AC-Leistung; max. AC-Leistung 11 kVA (60 s); dreiphasig 3P+N+PE (230/400 V); Leistungsfaktor 1 (einstellbar −0,8 bis +0,8); Strom-THD < 3 %.
• PV-Eingang:PV-Oversizing 1,5×; max. DC-Spannung 1000 V; DC-Spannungsbereich 150–1000 V; MPPT-Bereich 150–850 V; Startspannung 160 V; max. DC-Eingangsstrom 18,5 A × 2; Kurzschlussstrom 25 A × 2; MPPT/Strings: 2 / 2.
• Batterieseite (Hochvolt):Kompatible Batterietypen Li-Ion / Blei-Säure / Natrium-Metallchlorid; Batteriespannungsbereich 80–600 V; dreistufige Ladekennlinie; max. Lade-/Entladestrom bis 30 A.
• Backup/USV:Umschaltzeit < 10 ms; 150 % Spitzenleistung im Backup-Modus; THDV (linear load) < 10 %.
• Effizienz:Max. Wirkungsgrad bis 98,3 % ; Europa-Wirkungsgrad bis 98,0 % ; Batterie-Lade/Entlade-Effizienz bis 98 %.
• Kommunikation & Schnittstellen:LCD/LED; RS485, CAN; Wi-Fi/GPRS/4G optional; Dry-Contact (Generator-Start); EMS-Port verfügbar.
• Schutz & Normen:Typ-II Überspannungsschutz (AC/DC); Verpol-, Überstrom-/-spannung, AC-Kurzschluss, Leckstrom-/Erdfehler- und Netzüberwachung, Anti-Islanding; u. a. NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N 4105, VDE0126; Sicherheit/EMV nach IEC62109-1/-2, EN61000-6-2/-6-3.
• Aufbau & Umgebung:IP66; −25 bis +60 °C; r. F. 0–100 % ; < 4000 m; Geräusch < 40 dB; Standby < 5 W; trafolos; Kühlung „Intelligent Fan“ (modellabhängig). Abmessungen & Gewicht: 370 × 598,5 × 192 mm; ca. 22 kg.

Vorteile des Afore AF10K-MTH:

• USV-Sicherheit:< 10 ms Umschaltzeit und 150 % Peak im Backup-Modus.
• PV-Flexibilität:1,5× Oversizing, weiter 150–1000 V DC-Bereich und 2 × 18,5 A Stringstrom.
• Batterie-Kompatibilität:HV-Spannungsbereich 80–600 V; mehrere Batterietypen unterstützt.
• Praxisnah:100 % unsymmetrische Ausgänge je Phase für reale Lastprofile.
• Smart & vernetzt:EMS-Port, RS485/CAN, optionales Monitoring (Wi-Fi/GPRS/4G), Remote-Firmware-Update.
• Sicher & normkonform:Umfangreiche Schutzmechanismen, AFCI (optional) und Rapid-Shutdown-Bereitschaft.

Anwendungsbereiche:

• Wohn- & Gewerbe-PV:Eigenverbrauchsoptimierung, Spitzenlastkappung, Backup-Versorgung.
• Time-of-Use-Strategien:Tarifabhängiges Laden/Entladen durch konfigurierbare Betriebsmodi.
• Hybrid-Systeme mit Generator:Dry-Contact für automatische Generator-Einbindung.

Warum Afore AF10K-MTH?

Der AF10K-MTH vereint hohe Effizienz, echte Dreiphasen-USV-Fähigkeit, flexible PV/Batterie-Arbeitsbereiche und moderne Kommunikation – eine zukunftssichere Hybridlösung für anspruchsvolle Heimspeicher- und Gewerbeprojekte.
